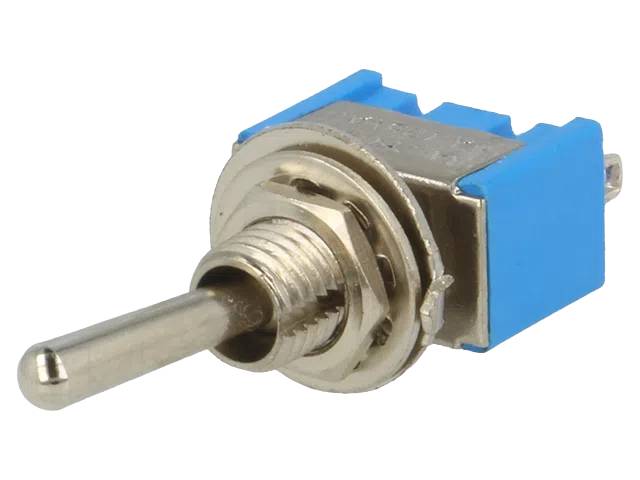

Spakbrytare med mutterfäste 6A (6mm)

Spakbrytare med mutterfäste 6A (6mm)

Spakbrytare med mutterfäste 6A (6mm)

Datablad
SKU#: TSM
Omedelbart tillgänglig
Spakvippbrytare med mutterinfästning 6A (6mm) (TSM) är en TSM-seriens miniatyrvippbrytare tillverkad av Ninigin, brytförmåga 6A/125VAC, finns tillgänglig i SPST/SPDT/DPST/DPDT/3PST-polkonfigurationer och med ett flertal anslutnings- och spak-/handtagsalternativ.

Produktbeskrivning

Vipukytkin mutterikiinnityksellä 6A (6mm) (TSM)

TSM-sarja (Toggle Switch Miniature) valmistajalta Ninigi on kompakti mutta monipuolinen vipukytkinperhe, joka tarjoaa poikkeuksellisen laajan valikoiman napaisuus-, toiminto-, kahva- ja liitäntävaihtoehtoja – aina yksinapaisesta (SPST, 2 nastaa) kolminapaiseen (3PST, 9 nastaa) asti.

Rakenne ja materiaali: Kiinnitys tapahtuu mutteriholkilla, halkaisija 6 mm. Liitäntävaihtoehtoja on neljä: juotoskorvake (solder), PC-liitäntä (suora), PC-H (vaaka) ja PC-V (pysty). Kahvavaihtoehtoja on kuusi: vakio (A), lyhyt (C), suuri (G), iso nuppi (L), muovinen litteä vipu (E) ja metallinen litteä vipu (F). Runkovärivaihtoehtoja ovat musta, punainen, vihreä ja vakiona sininen. Saatavilla myös suojakupu (TSPC04/TSPC05).

Sähköiset ominaisuudet: Kytkentäkyky on 6 A / 125 VAC tai 3 A / 250 VAC. Kontaktiresistanssi on enintään 20 mΩ. Eristysresistanssi on vähintään 1000 MΩ (500 VDC). Dielektrinen lujuus on 1500 VAC (1 min).

Napaisuus- ja toimintovaihtoehdot: Sarja kattaa SPST (2P), SPDT (3P), DPST (4P), DPDT (6P) ja 3PST (9P) -konfiguraatiot, mukaan lukien useita ON-OFF-ON- ja momentaarisia toimintoyhdistelmiä.

Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -25…+85 °C (laajempi kuin pienemmän TSSM-sarjan). Sähköinen kestoikä on 20 000 kytkentää.

Käyttökohteet: Soveltuu yleiskäyttöiseen mekaaniseen kytkentään elektroniikka-, teollisuus- ja kuluttajalaitteissa, joissa tarvitaan luotettavaa vipukytkintä pienessä kotelokoossa mutta laajalla napaisuusvalikoimalla.

Tekniset tiedot:

  • SKU / tilauskoodi: TSM
  • Valmistaja: Ninigi
  • Tuotesarja: TSM (Toggle Switch Miniature)
  • Komponenttityyppi: vipukytkin (miniatyyri)
  • Kiinnitys: kierteinen holkki, Ø6 mm + mutteri
  • Kytkentäkyky: 6 A / 125 VAC tai 3 A / 250 VAC
  • Kontaktiresistanssi: ≤20 mΩ
  • Eristysresistanssi: ≥1000 MΩ (500 VDC)
  • Dielektrinen lujuus: 1500 VAC (1 min)
  • Käyttölämpötila: -25…+85 °C
  • Sähköinen kestoikä: 20 000 kytkentää
  • Napaisuusvaihtoehdot: SPST (2P) / SPDT (3P) / DPST (4P) / DPDT (6P) / 3PST (9P)
  • Liitäntävaihtoehdot: juotoskorvake, PC
