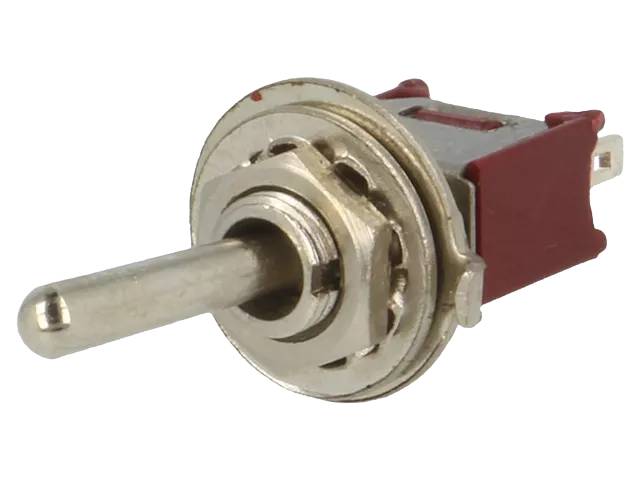

Miniatyrspärrvippomkopplare med mutterfäste 3A (5mm) (TSSM)
TSSM-serien från Ninigi (Toggle Switch Sub-Miniature) är en mycket kompakt vippomkopplarfamilj som är konstruerad för utrymmeskrävande applikationer. Serien erbjuder ett brett urval av polaritets-, funktions-, knapp-, bussning- och anslutningsalternativ.
Konstruktion och material: Fästning sker med mutterbussning, diameter 5 mm. Det finns fyra anslutningsalternativ: lödspets (solder), PC-anslutning (rak), PC-H (horisontell) och PC-V (vertikal). Det finns tre knappalternativ: standard (A), kort (C) och vipp-typ (D). Märkskylt finns som standard eller som plan variant (F). Bussningsfärger finns i sex varianter: röd, svart, vit, gul, grön och blå.
Elektriska egenskaper: Växelströmkapacitet är 3 A / 125 VAC eller 1 A / 250 VAC. Kontaktresistansen är högst 20 mΩ. Isolationsresistansen är minst 1000 MΩ (500 VDC). Dielektrisk hållfasthet är 1500 VAC (1 min).
Polaritets- och funktionsalternativ: Serien täcker SPST (2-polig, ON-OFF), SPDT (3-polig, ON-ON eller ON-OFF-ON) och DPDT (6-polig, ON-ON eller ON-OFF-ON) konfigurationer, inklusive momentana (momentary) funktioner.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -20…+65 °C. Elektrisk livslängd är 20 000 växlingar.
Användningsområden: Lämplig för utrymmeskrävande elektroniktillämpningar, såsom småelektronik, handhållna enheter och kontrollpaneler där en liten men pålitlig mekanisk omkopplare krävs.
Tekniska specifikationer:
- SKU / beställningskod: TSSM
- Tillverkare: Ninigi
- Produktsserie: TSSM (Toggle Switch Sub-Miniature)
- Komponenttyp: miniatyrvippomkopplare (subminiature)
- Fäste: gängad bussning, Ø5 mm + mutter
- Växlingkapacitet: 3 A / 125 VAC eller 1 A / 250 VAC
- Kontaktresistans: ≤20 mΩ
- Isolationsresistans: ≥1000 MΩ (500 VDC)
- Dielektrisk hållfasthet: 1500 VAC (1 min)
- Driftstemperatur: -20…+65 °C
- Elektrisk livslängd: 20 000 växlingar
- Polaritetsalternativ: SPST (2P) / SPDT (3P) / DPDT (6P)
- Anslutningsalternativ: lödflik, PC
