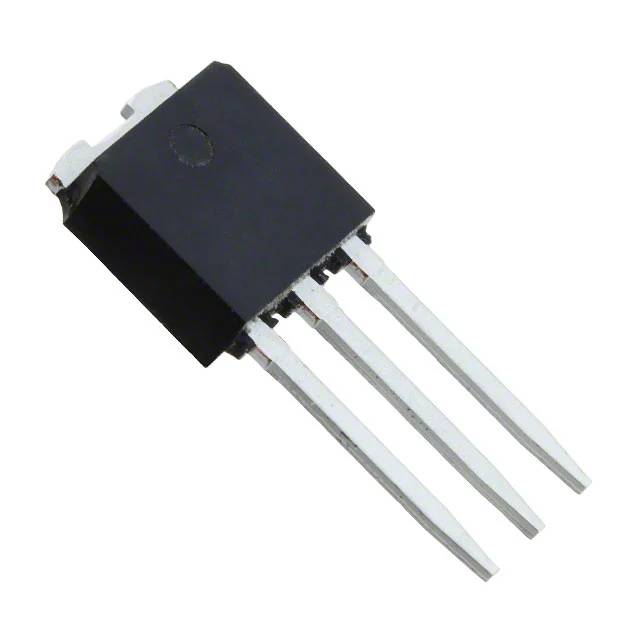

Tyristor 600V 4A I-PAK (X0402MH)

Erittäin herkkäporttinen ja luotettava 4 ampeerin tehotyristori (SCR) kompaktissa ja suorituskykyisessä läpiasennuskotelossa.

X0402MH on STMicroelectronicsin valmistama korkealaatuinen piityristori (SCR – Silicon Controlled Rectifier), joka on suunniteltu erityisesti yleiskäyttöisiin kytkentä-, ohjaus- ja suojasovelluksiin. Piirin merkittävin etu on sen poikkeuksellisen herkkä hilavirta (Gate Trigger Current Igt on maks. 200 µA), minkä ansiosta sitä voidaan ohjata ja liipaisua ajaa suoraan matalatehoisilla mikrokontrollereilla, loogisilla piireillä tai herkillä anturiastella ilman erillisiä esivahvistinkytkentöjä.

Tämä tyristori pystyy käsittelemään jopa 4 ampeerin jatkuvaa tehollisvirtaa (RMS) ja sen piikkijännitteen kesto on 600 volttia, mikä antaa erinomaisen turvamarginaalin normaaleissa 230 V verkkovirtasovelluksissa. Komponentti toimitetaan 3-nastaisessa I-PAK (TO-251) -läpiasennuskotelossa, joka tarjoaa erinomaisen passiivisen lämmönjohtavuuden ja mekaanisen tukevuuden suorasta piirilevyasennuksesta huolimatta.

Tärkeimmät ominaisuudet:

• Erittäin herkkä hila (Sensitive Gate): Maksimaalinen 200 µA liipaisuvirta mahdollistaa suoran ohjauksen pienitehoisista IC-piireistä ja mikrokontrollereista.

• Korkea jännitteenkesto: 600 voltin piikkitilan estojännite (VDRM/VRRM) takaa luotettavan ja turvallisen toiminnan vaihtovirtajärjestelmissä.

• Tehokas 4 A virrankesto: Kestää jatkuvaa 4 ampeerin virtaa ja jopa 30 ampeerin hetkellisiä piikkivirtoja (siniaalto, 50 Hz).

• Kompakti I-PAK (TO-251) -kotelointi: Suoraviivainen ja tilaa säästävä läpiasennusrakenne, joka johtaa tehokkaasti syntyvää lämpöä pois piisirulta.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: X0402MH

• Kotelotyyppi: I-PAK / TO-251 (Läpiasennus / THT)

• Tyristorin tyyppi: SCR (Silicon Controlled Rectifier)

• Suurin toistuva piikkiestojännite (Vdrm/Vrrm): 600 V

• Maksimaalinen jatkuva päästötilan virta (It RMS): 4 A

• Suurin hetkellinen piikkivirta (Itsm 50Hz): 30 A

• Hilavirran liipaisukynnys (Igt): Maks. 200 µA (0,2 mA)

• Hilajännitteen liipaisukynnys (Vgt): Maks. 0,8 V

• Käyttölämpötila-alue: -40 °C ... +125 °C (liitoslämpötila Tj)

• Valmistaja: STMicroelectronics

Tyypilliset käyttökohteet:

• Kodinkoneiden ja sähkötyökalujen moottorinopeuden säätimet ja vaihekulmaohjaukset

• Valonheittimien ja valaistusjärjestelmien tehonsäätö (himmentimet)

• Teholähteiden ja akkulaturien ylijännitesuojapiirit (Crowbar-suojaus)

• Sytytysjärjestelmät (esim. pienmoottorit, ruohonleikkurit ja mopot)

• Releiden ja solenoidien elektroniset ohjauskytkimet teollisuusautomaatiossa

• Opetuskäyttö, laboratorioprototyypit ja tehoelektroniikan harrastusprojektit

Vinkki suunnitteluun: Koska X0402MH on erittäin herkkäporttinen tyristori, hilalinjan häiriösuojaukseen kannattaa kiinnittää huomiota. Suosittelemme kytkemään pienen vastuksen (esim. 1 kohm – 4,7 kohm) hilan (Gate) ja katodin (Cathode) välille estämään ympäristön sähkömagneettisten häiriöiden aiheuttamat tahattomat virheliipaisut.
