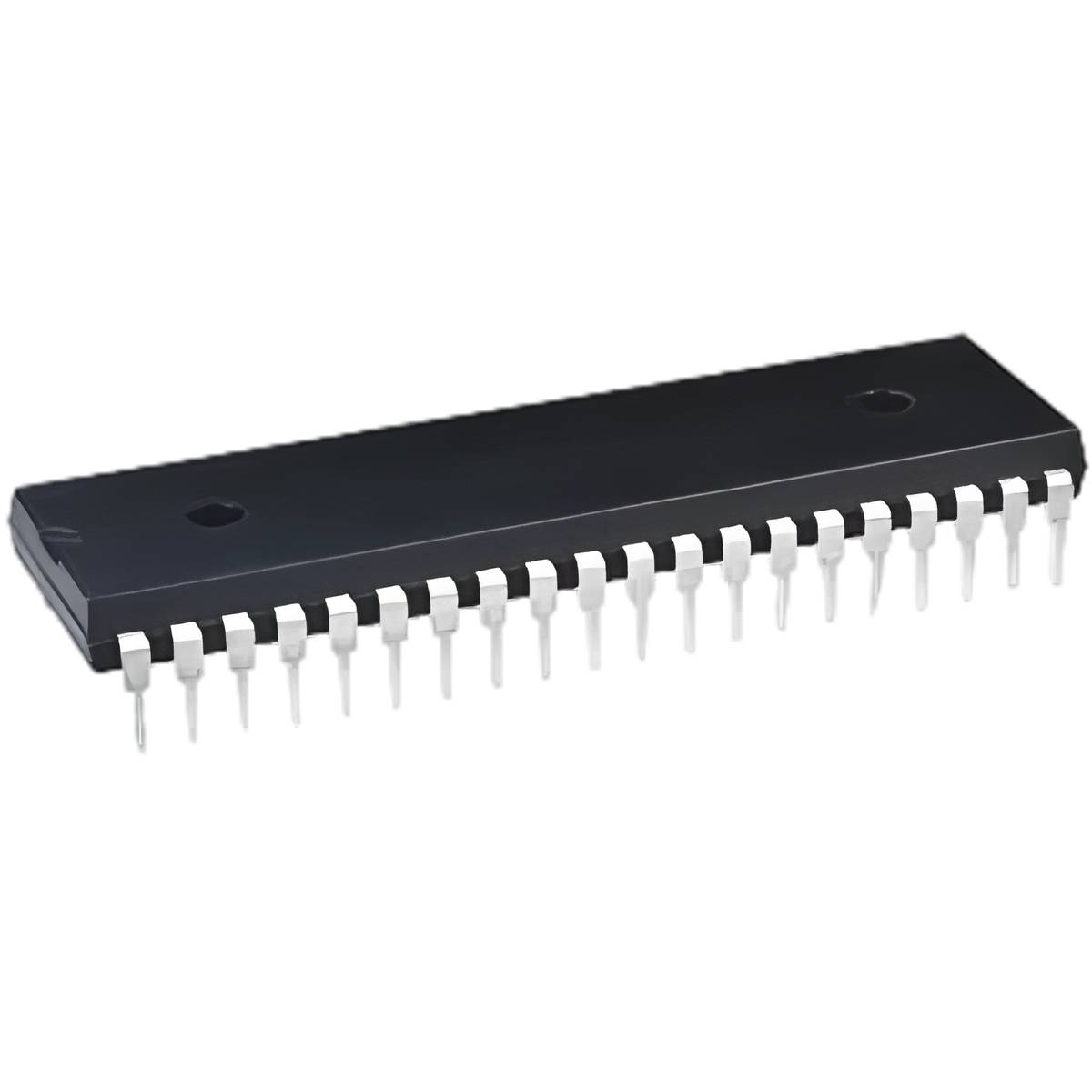

Universal Asynchronous Receiver-Transmitter (UART) DIL-40 (PC16550N)
PC16550N (ofta känd som 16550 UART) är en legendarisk seriekommunikationskrets som under årtionden fungerat som hjärtat i PC-datorers och inbäddade systems serieportar (RS-232).
Denna krets omvandlar parallell data till serialiserad form och vice versa. Dess mest betydande fördel jämfört med den ursprungliga 8250 UART-kretsen var en 16-byte FIFO-buffert (First-In, First-Out), vilket möjliggör mer pålitlig dataöverföring vid höga hastigheter utan att processorn behöver hantera varje byte omedelbart.
Viktigaste egenskaperna:
FIFO-buffert: Inbyggt 16-byte FIFO-minne för sändning och mottagning, vilket minskar processoravbrottsbelastningen.
Helt programmerbar: Seriella parametrar såsom hastighet (baud rate), paritet och antal stop-bit är programmerbara.
Modemstyrning: Stöder full modemkontroll (t.ex. RTS, CTS, DTR, DSR, DCD, RI).
Klockfrekvens: Stöder upp till 1,5 MBaud hastigheter (beroende på använd klockfrekvens).
TTL-kompatibel: Fungerar direkt med digitala logiknivåer.
Tekniska specifikationer:
Beställningskod: PC16550N
Produkttyp: UART (Universal Asynchronous Receiver-Transmitter)
Kapseltyp: DIL-40 (40-pin, genomgående montering)
Tillverkare: Texas Instruments (ursprungligen National Semiconductor)
Typiska användningsområden:
Traditionella PC-serieportar (COM-portar).
Inbäddade system som behöver serieportsanslutning.
Dataöverföring mellan industrienheter.
Diagnosanslutningar för äldre utrustning.
Tips för montering och design: 16550 UART är en tidskänslig komponent. Se till att kretsens klockingång (XTAL1/XTAL2) är ansluten till en kristall med rätt frekvens (vanligtvis 1,8432 MHz väljs för att möjliggöra standard baud-hastigheter med delare). Eftersom det är en 40-stifts DIL-krets, säkerställ tillräcklig avkoppling mellan VCC- och GND-stiften (100 nF kondensator) i PCB-designen för att undvika bitfel i kommunikationen orsakade av digitalt brus. Kom ihåg att denna krets kräver en nivåomvandlare (såsom MAX232 eller tidigare nämnda MC145406) om du vill ansluta den direkt till RS-232-enheter.
