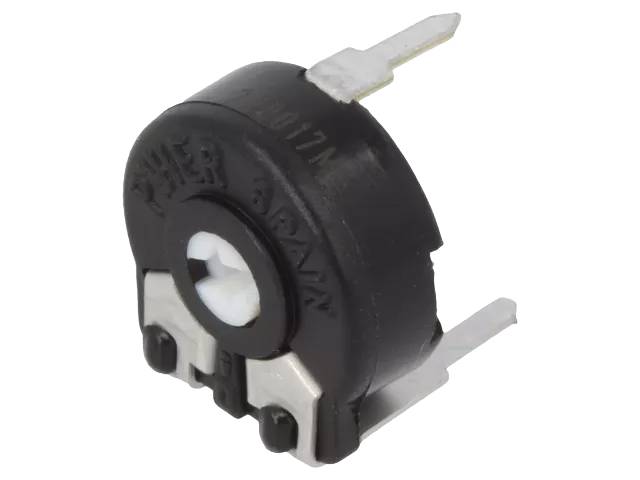

Koltrimmerpotentiometer horisontell modell 5x10mm (V10)
PT10, tillverkad av Piher Sensing Systems, är ett koltrimmerpotentiometer på 10 mm. Denna "V"-serie (V05/V10/V11/V13) avser horisontell montering med vertikalt justerbar skruv, till skillnad från H-seriens modeller som monteras vertikalt och justeras horisontellt.
Konstruktion och material: Det resistiva elementet är kol (carbon) på polyesterunderlag. Höljet är dammtätt (dust proof). Kontakterna på V11- och V13-modellerna är av "crimped"-typ, vilket förbättrar stabiliteten under lödprocessen. Självsläckande UL 94V-0-plast finns tillgänglig på beställning.
Elektriska egenskaper: Mekanisk vridvinkel är 235° ±5° (elektrisk 220° ±20°). Motståndsområde är 100 Ω – 5 MΩ (E-serie: 1,0-2,0-2,2-2,5-4,7-5,0). Tolerans är ±20 % (100 Ω – 1 MΩ) eller ±30 % (1 MΩ – 5 MΩ). Märkström vid +50 °C är 0,15 W (linjär) eller 0,07 W (icke-linjär). Maximal spänning är 200 VDC (linjär) eller 100 VDC (icke-linjär). Motståndskaraktäristiken är linjär, logaritmisk eller antilogaritmisk.
Mekaniska egenskaper: Driftmoment är 0,4–2 Ncm, stoppstyrka över 5 Ncm. Mekanisk livslängd upp till 100 000 varv (standard 1000 cykler, långlivad "E"-version 10 000 cykler).
Miljömotstånd och tillförlitlighet: Driftstemperaturområde är -25…+70 °C (upp till +85 °C beroende på applikation).
Användningsområden: Passar för test- och mätinstrument, konsumentelektronik, hushållsapparater, småmotorer, robotik, rörelsestyrningar och kontrollpaneler för medicinsk utrustning.
Tekniska data:
- SKU / beställningskod: V10
- Tillverkare: Piher Sensors & Controls S.A.
- Produktserie: PT10 (10 mm, V-monterad)
- Komponenttyp: koltrimmerpotentiometer, horisontellt monterad
- Motståndsområde: 100 Ω – 5 MΩ
- Tolerans: ±20 % (100Ω–1MΩ) / ±30 % (1MΩ–5MΩ)
- Effekt (+50 °C, linjär/icke-lin.): 0,15 W / 0,07 W
- Max. spänning (linjär/icke-lin.): 200 VDC / 100 VDC
- Motståndskaraktäristik: linjär / log / alog
- Mekanisk/elektrisk vridvinkel: 235°±5° / 220°±20°
- Driftmoment: 0,4–2 Ncm
- Stoppstyrka: >5 Ncm
- Mekanisk livslängd: upp till 100 000 varv
- Driftstemperatur: -25…+70 °C
