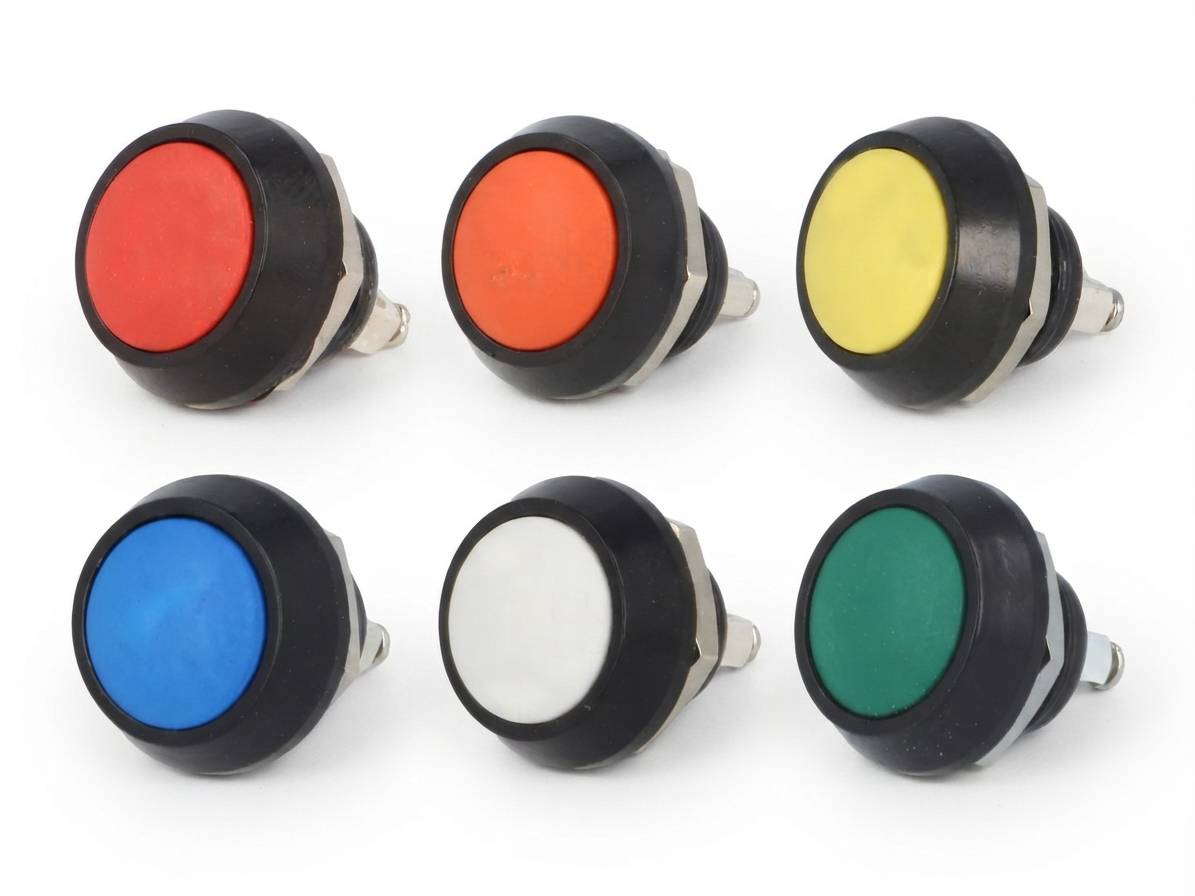

Tryckknapp med skruvanslutning 1×OFF-(ON) 2A 36Vdc (12mm) (Onpow GQ12B-serien)
En 12 mm tryckknapp i GQ12B-serien från Onpow med skruvanslutning – återgående (momentant) typ, lämplig som start-, reset- och kontrollknapp på kontrollpaneler där skruvanslutning föredras framför snabbkontakter eller lödning.
Konstruktion och anslutning: Knappen monteras i ett 12 mm panelhål. Anslutning sker via skruvterminal vilket förenklar installation och kabelbyte utan lödning.
Elektriska egenskaper: Kontaktström är 2 A / 36 VDC, kontaktkonfiguration 1NO. Funktionssättet 1×OFF-(ON) innebär att strömbrytaren normalt är öppen (OFF) och sluts (ON) endast medan den trycks in, och återgår automatiskt. Kontaktresistansen är högst 50 mΩ och isolationsresistansen minst 1000 MΩ. Spänningshållfasthet är 1500 V (AC, 50 Hz, 5 s).
Miljöbeständighet: Driftstemperaturområde är -25…+55 °C (inga frostförhållanden) och driftfuktighet 45–85 % RH (ingen kondensation). Vibrationsbeständighet 50 Hz, amplitud 1,2 mm, och stötbeständighet >10g. Lödtermotstånd är 320 °C (högst 2 s, 30 W lödkolv).
Livslängd: Mekanisk livslängd är typiskt 500 000–1 000 000 manövrar och elektrisk livslängd cirka 200 000 manövrar.
Godkännanden: RoHS-kompatibel.
Användningsområden: Start-, stopp- och kontrollknappar på kontrollpaneler i konsumentelektronik och industrienheter där skruvanslutning krävs.
Teknisk information:
- Modellserie: V12B10 (Onpow GQ12B-serien)
- Tillverkare: Onpow Co.
- Monteringsdiameter: 12 mm
- Funktionssätt: återgående (momentary), 1×OFF-(ON)
- Kontaktkonfiguration: 1NO
- Kontaktström: 2 A / 36 VDC
- Anslutning: skruvanslutning
- Kontaktresistans: ≤50 mΩ
- Isolationsresistans: ≥1000 MΩ
- Spänningshållfasthet: 1500 V (AC, 50 Hz, 5 s)
- Driftstemperaturområde: -25…+55 °C
- Driftfuktighet: 45–85 % RH
- Vibrationsbeständighet: 50 Hz, amplitud 1,2 mm
- Stötbeständighet: >10g
- Lödtermotstånd: 320 °C (≤2 s)
- Mekanisk livslängd: 500 000–1 000 000 manövrar
- Elektrisk livslängd: ca. 200 000 manövrar
- Efterlevnad: RoHS
Kompatibilitet: Från samma 12 mm knappfamilj från Onpow finns även versioner med pinnanslutning samt modeller med LED-indikator i olika kapslingsmaterial (nickelpläterad mässing, rostfritt stål, aluminiumlegering).
