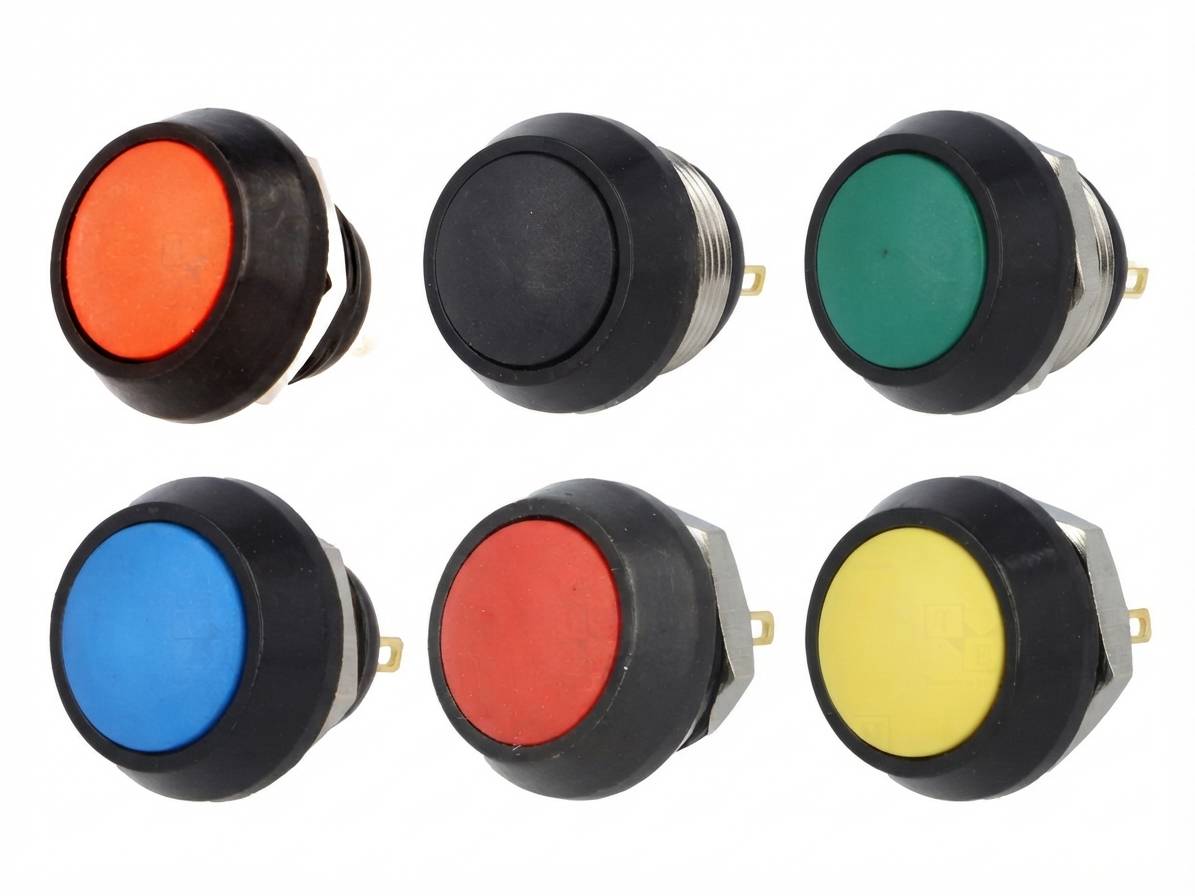

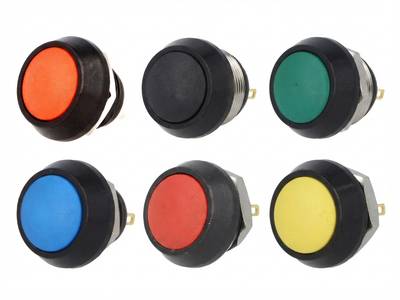

Tryckknapp lödanslutning 1xOFF-(ON) 2 A 36Vdc (12 mm)

Tryckknappen från Onpow Co. är avsedd för panelmontering i ett 12 mm monteringshål. Den kompakta storleken passar trånga kontrollpaneler, höljen och användargränssnitt där utrymmet är begränsat. Lödanslutningar möjliggör en hållbar och vibrationsbeständig anslutning direkt till ledningar eller till kretskort.

Knappen är återfjädrande (momentary) och utrustad med en slutande kontakt, kopplingskonfiguration 1xOFF-(ON) dvs SPST-NO. Kontakten sluts endast vid tryck och öppnas omedelbart vid frigivning, vilket gör den utmärkt för start-, kvitterings-, reset- och pulsstyrningar. Växelförmågan är 2 A / 36 VDC. Kontaktmotståndet är högst 50 mΩ och isolationsmotståndet minst 1000 MΩ, vilket ger stabil växling av signalsnivåer och små laster. Spänningsbeständigheten är 1500 V (AC 50 Hz, 5 s) och elektrisk livslängd är 200 000 växlingscykler.

Drifttemperaturområdet är −25…+55 °C (inga frysningar) och tillåten relativ luftfuktighet 45–85 % RH (ingen kondensation). Vid lödning tål anslutningarna upp till 320 °C under högst 2 sekunder (30 W lödkolv). Konstruktionen klarar vibrationer (50 Hz, amplitud 1,2 mm) och stötar över 10 g.

Andra modeller i samma 12 mm tryckknappsfamilj, såsom belysta versioner och olika knappformer, finns i kategorin Tryckknappar (återfjädrande).

Tekniska data

• Produktkod (SKU): V12B12
• Tillverkare: Onpow Co.
• Typ: Tryckknapp, återfjädrande (momentary)
• Kontaktkonfiguration: 1xOFF-(ON), SPST-NO
• Växelförmåga: 2 A / 36 VDC
• Anslutning: Lödanslutning
• Monteringshål: 12 mm
• Kontaktmotstånd: ≤ 50 mΩ
• Isolationsmotstånd: ≥ 1000 MΩ
• Spänningsbeständighet: 1500 V AC, 50 Hz, 5 s
• Elektrisk livslängd: 200 000 cykler
• Drifttemperatur: −25…+55 °C
• Luftfuktighet: 45–85 % RH (ingen kondensation)
• Löddningstemperatur: 320 °C, högst 2 s (30 W)
• Vibrationsbeständighet: 50 Hz, amplitud 1,2 mm
• Stötbeständighet: > 10 g
• Ursprungsland: Kina
