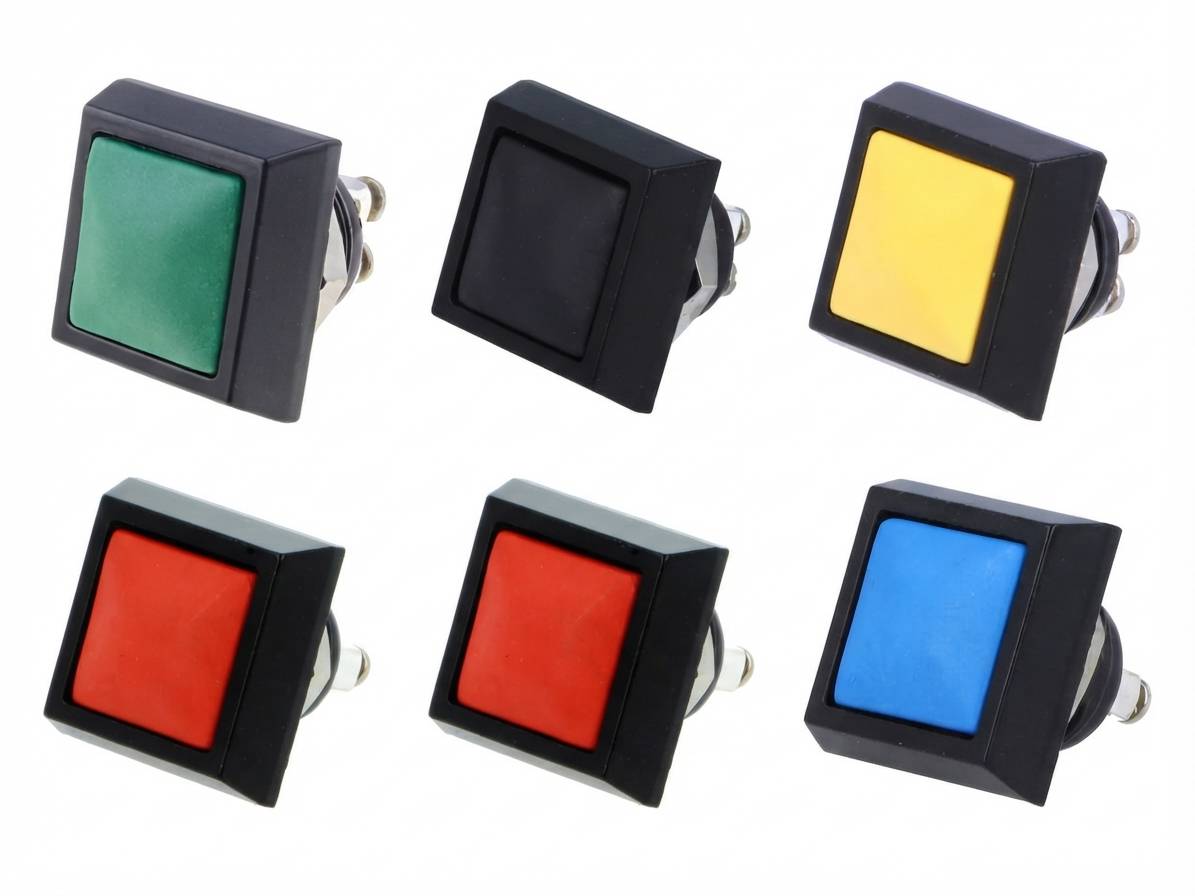

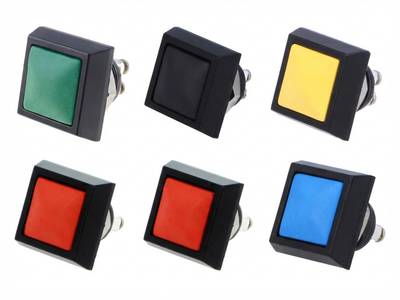

Knapp med skruvanslutning 1xOFF-(ON) 2A 36Vdc (12mm)

Knapp med skruvanslutning 1xOFF-(ON) 2A 36Vdc (12mm)

Knapp med skruvanslutning 1xOFF-(ON) 2A 36Vdc (12mm)

SKU#: V12S10
Omedelbart tillgänglig
Onpow-knapp 12 mm för panelmontering: återfjädrande 1xOFF-(ON)-kontakt (SPST-NO), skruvanslutningar och brytförmåga 2 A / 36 VDC. Snabb och verktygsfri ledningsanslutning utan lödning, passar styrpaneler och apparathöljen.

Produktbeskrivning

Tryckknapp med skruvanslutning 1xOFF-(ON) 2A 36Vdc (12mm)

Tryckknappen från Onpow Co. är avsedd för panelmontage i ett 12 mm monteringshål och fästs i panelen med en mutter (max tillått åtdragningsmoment cirka 0,3 Nm). Skruvanslutningar möjliggör ledningsdragning utan lödning, vilket gör installation och underhåll snabba och lämpliga för prototyper, små serier och fältinstallationer. Den kompakta storleken passar trånga kontrollpaneler och användargränssnitt.

Knappen är återfjädrande (momentary) och utrustad med en sluten kontakt, kopplingskonfiguration 1xOFF-(ON) alltså SPST-NO. Kontakten sluts endast när den trycks in och öppnas direkt vid frigivning, vilket passar för start-, kvitterings-, återställnings- och pulsstyrningar. Brytförmågan är 2 A / 36 VDC. Kontaktresistansen är högst 50 mΩ och isolationsresistansen minst 100 MΩ (500 VDC), så små laster och styrsignaler kan växlas stabilt. Mekanisk livslängd är minst 1 000 000 cykler och elektrisk livslängd minst 200 000 cykler (36 V / 2 A). Manövreringskraften motsvarar ungefär 2 mm slaglängd och knappen ger en tydlig taktil återkoppling.

Frontal panel skyddsklass är IP65 och stötbeständighetsklass IK08, vilket innebär att knappen tål damm, vattenstrålar och mekanisk påfrestning även i krävande installationer. Tillåten driftstemperatur är −25…+55 °C (inga frostförhållanden). Rekommenderad paneltjocklek för installation är 1–5 mm.

Andra modeller i samma 12 mm knappfamilj, såsom versioner med lödanslutning och belysta varianter, finns i kategorin Tryckknappar (återfjädrande).

Tekniska data

  • Produktkod (SKU): V12S10
  • Tillverkare: Onpow Co.
  • Typ: Tryckknapp, återfjädrande (momentary)
  • Kopplingskonfiguration: 1xOFF-(ON), SPST-NO
  • Brytförmåga: 2 A / 36 VDC
  • Anslutning: Skruvanslutning
  • Monteringshål: 12 mm
  • Paneltjocklek: 1–5 mm
  • Åtdragningsmoment (mutter): högst ca. 0,3 Nm
  • Kontaktresistans: ≤ 50 mΩ
  • Isolationsresistans: ≥ 100 MΩ (500 VDC)
  • Mekanisk livslängd: ≥ 1 000 000 cykler
  • Elektrisk livslängd: ≥ 200 000 cykler (36 V / 2 A)
  • Slaglängd: ca. 2 mm
  • Skyddsklass (frontpanel): IP65
  • Stötklass: IK08
  • Driftstemperatur: −25…+55 °C (inga frostförhållanden)
  • Upphovsland: Kina
