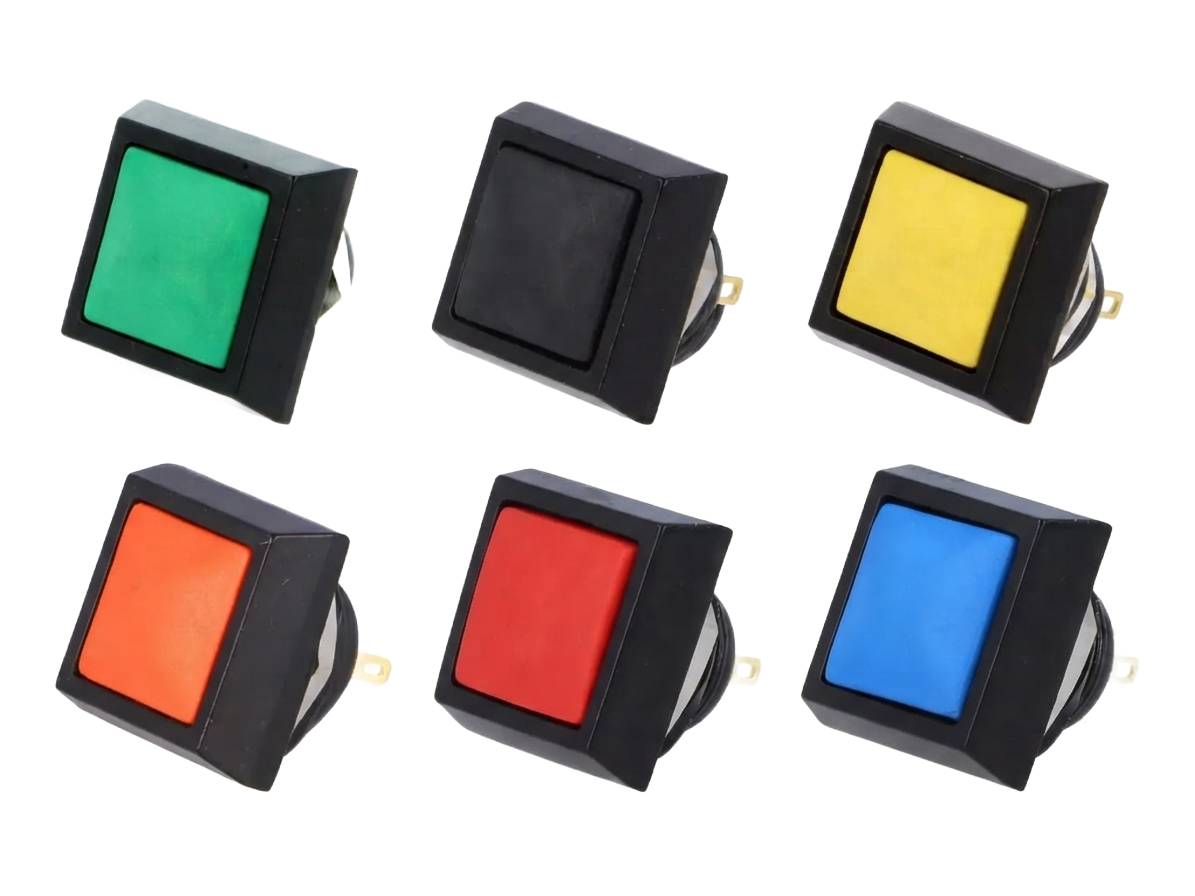

Tryckknapp med lödanslutning 1xOFF-(ON) 2A 36Vdc (12mm)

Tryckknappen från Onpow Co. är avsedd för panelmontering i ett 12 mm monteringshål och fästs i panelen med en mutter (åtdragningsmoment cirka 0,3 Nm). Den kompakta storleken passar trånga styrpaneler, kapslingar och användargränssnitt. Lödförbindelserna möjliggör en hållbar och vibrationsbeständig anslutning direkt till ledare eller kretskort.

Knappar är självreturnerande (momentary) och försedda med en sluten kontakt, kopplingskonfiguration 1xOFF-(ON) alltså SPST-NO. Kontakten sluts endast när knappen trycks ned och öppnas genast vid frigöring, vilket är lämpligt för start-, bekräftelse-, återställnings- och pulsstyrningar. Växelförmågan är 2 A / 36 VDC. Kontaktresistansen är högst 50 mΩ och isolationsresistansen minst 100 MΩ (500 VDC), vilket gör att små laster och styrsignaler kan kopplas stabilt. Spänningshållfastheten är 1500 V (AC 50 Hz, 1 min) och mekanisk livslängd minst 1 000 000 cykler.

Frontpanelens skyddsklass är IP65, så knappen tål damm och vattenstänk från fronten. Driftstemperaturområdet är −25…+55 °C (ej frysning) och tillåten relativ luftfuktighet 45–85 % RH (ingen kondensation). Vid lödning tål anslutningarna en temperatur på 320 °C i högst 3 sekunder. Konstruktionen klarar vibrationer (50 Hz, amplitud 1,2 mm).

Andra modeller i samma 12 mm knappfamilj, såsom skruvanslutna och belysta versioner, finns i kategorin Tryckknappar (självreturnerande).

Tekniska data

• Produktkod (SKU): V12S12
• Tillverkare: Onpow Co.
• Typ: Tryckknapp, självreturnerande (momentary)
• Kopplingskonfiguration: 1xOFF-(ON), SPST-NO
• Växelförmåga: 2 A / 36 VDC
• Anslutning: Lödanlutning
• Monteringshål: 12 mm
• Åtdragningsmoment (mutter): ca 0,3 Nm
• Kontaktresistans: ≤ 50 mΩ
• Isolationsresistans: ≥ 100 MΩ (500 VDC)
• Spänningshållfasthet: 1500 V AC, 50 Hz, 1 min
• Mekanisk livslängd: ≥ 1 000 000 cykler
• Skyddsklass (frontpanel): IP65
• Driftstemperatur: −25…+55 °C (ej frysning)
• Relativ luftfuktighet: 45–85 % RH (ingen kondensation)
• Lödtemperatur: 320 °C, högst 3 s
• Vibrationsbeständighet: 50 Hz, amplitud 1,2 mm
• Ursprungsland: Kina
