Koltrimmerpotentiometer horisontell modell 10x15mm (0,25W)

Koltrimmerpotentiometer horisontell modell 10x15mm (0,25W)

Koltrimmerpotentiometer horisontell modell 10x15mm (0,25W)

Datablad
SKU#: V15
Omedelbart tillgänglig

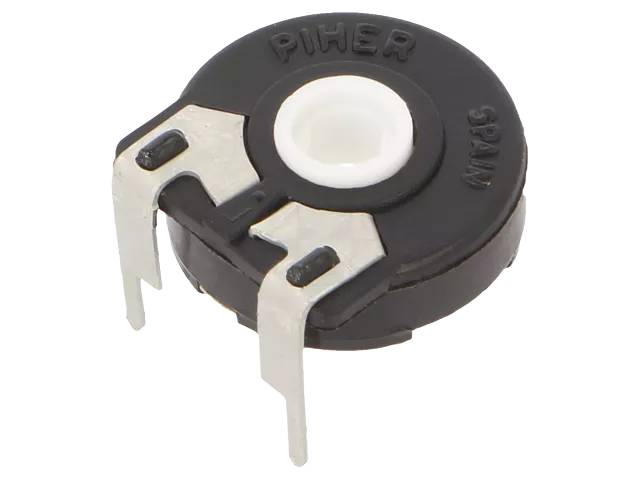

Koltrimmerpotentiometer horisontell modell 10x15mm (0,25W) (V15) är Piher PT-15-seriens 15 mm koltrimmerpotentiometer, horisontell montering (V-mounting), IP54-skyddad, motståndsområde 100 Ω – 5 MΩ.

Produktbeskrivning

Kolkarotriimpotentiometer horisontell modell 10x15mm (0,25W) (V15)

PT-15, tillverkad av Piher Sensors & Controls, är en 15 mm koltrimmpotentiometer. Denna "V"-serie avser horisontell montering med vertikalt justerbar skruv, till skillnad från H-seriens modeller.

Konstruktion och material: Det resistiva elementet är kol (carbon) på polyestersubstrat. Höljet är IP54-skyddat enligt IEC 60529. Självsläckande material enligt UL 94V-0 finns som beställningsalternativ.

Elektriska egenskaper: Mekanisk rotationsvinkel är 265° ±5° (elektrisk 240° ±20°). Resistansområde är 100 Ω – 5 MΩ. Tolerans är ±20 % eller ±30 %. Märkeffekt vid +50 °C är 0,25 W (linjär) eller 0,12 W (icke-linjär). Maximal spänning är 250 VDC (linjär) eller 125 VDC (icke-linjär). Resistanskurva är linjär, logaritmisk eller antilogaritmisk.

Mekaniska egenskaper: Nödvändig vridmoment är 0,5–2,5 Ncm, stoppstyrka över 10 Ncm. Mekanisk livslängd är som standard 500 cykler, långlivad ("E") 10 000 cykler eller vid specialbeställning upp till 100 000 cykler.

Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -25…+70 °C (upp till +85 °C beroende på applikation).

Standarder: Produktionen är ISO 14001-certifierad (Bureau Veritas). Produkten uppfyller ELV (2000/53/EC) och RoHS (2002/95/EC) krav.

Användningsområden: Passar bl.a. ugnar, spisar, diskmaskiner, ljusdimmerar, elverktyg, tvättmaskiner och VVS-system.

Tekniska data:

  • SKU / beställningskod: V15
  • Tillverkare: Piher Sensors & Controls S.A.
  • Produktserie: PT-15 (15 mm, V-montering)
  • Komponenttyp: koltrimmerpotentiometer, horisontell montering
  • Resistansområde: 100 Ω – 5 MΩ
  • Tolerans: ±20 % / ±30 %
  • Effekt (+50 °C, linjär/icke-lin.): 0,25 W / 0,12 W
  • Max. spänning (linjär/icke-lin.): 250 VDC / 125 VDC
  • Resistanskurva: linjär / log / alog
  • Mekanisk/elektrisk rotationsvinkel: 265°±5° / 240°±20°
  • Vridmoment: 0,5–2,5 Ncm
  • Stoppstyrka: >10 Ncm
  • Mekanisk livslängd: 500–100 000 varv (beroende på modell)
  • Driftstemperatur: -25…+70 °C
  • Skyddsklass: IP54 (IEC 60529)
  • Standarder: ISO 14001, ELV, RoHS
