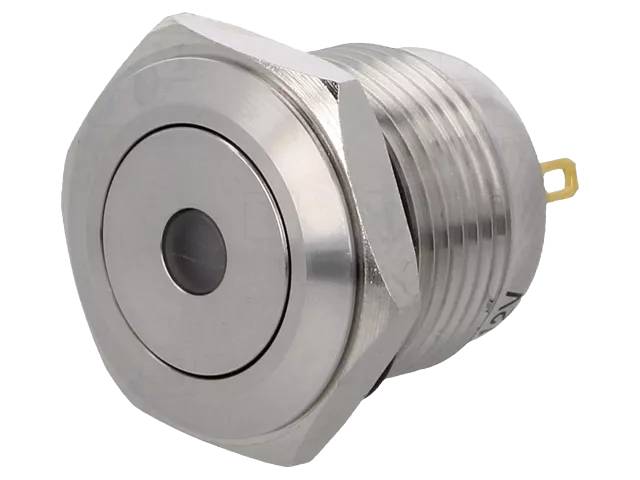

Knapp med LED-indikator 1xOFF-(ON) 2A IP65 12Vdc (16 mm)
Den belysta knappen från Onpow Co. är avsedd för panelmontering i ett 16 mm monteringshål. En vandalsäker metallkonstruktion och en gummitätning gör den till en hållbar lösning för kontrollpaneler, maskinernas användargränssnitt och kapslingar som utsätts för utomhusförhållanden. Den inbyggda punkt-LED-indikatorn ger tydlig visuell statusinformation och är avsedd för 12 V DC. Lödanslutningar möjliggör vibrationsbeständig kabelanslutning, och brytaren samt indikatorn har oberoende anslutningar, så indikatorn kan styras separat.
Knappen är återfjädrande (momentan) och försedd med en slutande kontakt, kopplingskonfiguration 1xOFF-(ON) alltså SPST-NO. Kontakten sluts endast vid tryck och öppnas omedelbart vid frigivning, vilket passar för start-, kvitterings-, återställnings- och pulsstyrningar. Växelförmåga är 2 A / 36 VDC och kontaktresistans högst 50 mΩ. Spänningstålighet är 1,5 kV. Tryckkraft är cirka 4 N, vilket ger en tydlig taktil återkoppling. Mekanisk livslängd är minst 1 000 000 cykler och elektrisk livslängd minst 200 000 cykler.
Frontpanelens skyddsklass är IP65, så knappen tål damm och vattenstrålar från panelens framsida. Tillåten arbetstemperatur är −20…+55 °C. Knappen kan monteras i paneler upp till 10 mm tjocka.
Andra modeller i samma 16 mm knappfamilj, såsom knappar i olika färger och former samt ringbelysta varianter, finns i kategorin Tryckknappar (återfjädrande).
Tekniska data
- Tuotekoodi (SKU): V1610D-12V
- Tillverkare: Onpow Co.
- Typ: Knapp, återfjädrande (momentan), vandalsäker
- Kopplingskonfiguration: 1xOFF-(ON), SPST-NO
- Växelförmåga: 2 A / 36 VDC
- Belysning: LED, punktformad, 12 V DC
- Anslutning: Lödanslutning
- Monteringshål: 16 mm
- Paneltjocklek: högst 10 mm
- Kontaktresistans: ≤ 50 mΩ
- Spänningstålighet: 1,5 kV
- Tryckkraft: ca. 4 N
- Mekanisk livslängd: ≥ 1 000 000 cykler
- Elektrisk livslängd: ≥ 200 000 cykler
- Skyddsklass (frontpanel): IP65
- Arbetstemperatur: −20…+55 °C
- Märkningar: RoHS
- Tillverkningsland: Kina
