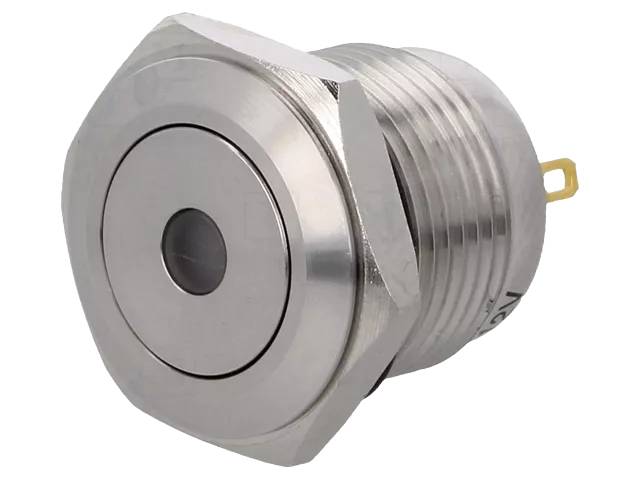

Knapp med LED-indikator 1xOFF-(ON) 2A IP65 24Vdc (16mm)
Den upplysta knappen från Onpow Co. är avsedd för panelmontage i ett monteringshål på 16 mm. Den vandalbeständiga metallkonstruktionen och gummitätningen gör den till en hållbar lösning för kontrollpaneler, maskingränssnitt och krävande kapslingar. Den punktformade LED-indikatorn som är integrerad i knappen ger tydlig visuell statusinformation och drivs med 24 V DC, vilket är en vanlig styrspänning inom industrin. Lödanslutningar möjliggör vibrationsresistent kabeldragning, och brytaren samt indikatorn har separata, oberoende anslutningar så att indikatorn kan styras separat.
Knappen är återfjädrande (momentary) och utrustad med en slutande kontakt, kopplingskonfiguration 1xOFF-(ON) dvs. SPST-NO. Kontakten sluts endast vid tryck och öppnas omedelbart vid frigöring, vilket lämpar sig för start-, kvitterings-, reset- och pulsstyrningar. Växelkapacitet är 2 A / 36 VDC och kontaktresistans högst 50 mΩ. Spänningsbeständighet är 1,5 kV. Brytkraften är cirka 4 N, vilket ger en tydlig taktil återkoppling. Mekanisk livslängd är minst 1 000 000 cykler och elektrisk livslängd minst 200 000 cykler.
Frontpanelens skyddsklass är IP65, så knappen tål damm och vattenstrålar från fronten. Tillåten arbetstemperatur är −20…+55 °C. Knappen passar för montering i paneler upp till 10 mm tjocka.
Andra modeller i samma 16 mm knappfamilj, såsom 12 V LED-varianter samt o-belysta och ringbelysta knappar, finns i kategorin Tryckknappar (återfjädrande).
Tekniska data
- Produktkod (SKU): V1610D-24V
- Tillverkare: Onpow Co.
- Typ: Knapp, återfjädrande (momentary), vandalbeständig
- Kopplingskonfiguration: 1xOFF-(ON), SPST-NO
- Växelkapacitet: 2 A / 36 VDC
- Belysning: LED, punktformad, 24 V DC
- Anslutning: Lödanslutning
- Monteringshål: 16 mm
- Paneltjocklek: upp till 10 mm
- Kontaktresistans: ≤ 50 mΩ
- Spänningsbeständighet: 1,5 kV
- Brytkraft: ca. 4 N
- Mekanisk livslängd: ≥ 1 000 000 cykler
- Elektrisk livslängd: ≥ 200 000 cykler
- Skyddsklass (frontpanel): IP65
- Drifttemperatur: −20…+55 °C
- Märkningar: RoHS
- Ursprungsland: Kina
