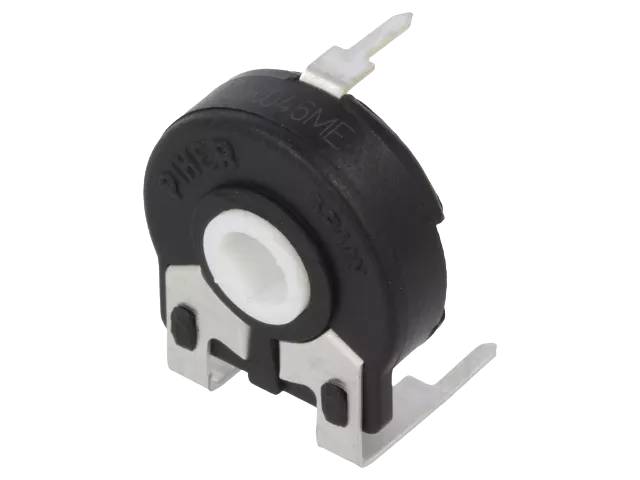

Kolborsttrimmerpotentiometer horisontell modell 10x17,5mm (0,25W) (V17)
PT-15 tillverkad av Piher Sensors & Controls är en serie kolborsttrimmerpotentiometrar med 15 mm diameter. Denna "V17"-modell är en horisontell version (vertical adjust) med ett något längre hölje (V17.5) än grundmodellen V15, vilket ger mer utrymme till exempel för längre terminalavstånd eller specialanslutningsbehov.
Konstruktion och material: Det resistiva elementet är kol (carbon) på ett polyestersubstrat. Höljet har IP54-skydd enligt IEC 60529. Självantändningsbeständig plast enligt UL 94V-0 finns tillgänglig på beställning.
Elektriska egenskaper: Mekanisk vridvinkel är 265° ±5° (elektrisk 240° ±20°). Resistansområde är 100 Ω – 5 MΩ. Tolerans är ±20 % eller ±30 %. Märkeffekt vid +50 °C är 0,25 W (linjär) eller 0,12 W (icke-linjär). Maximal spänning är 250 VDC (linjär) eller 125 VDC (icke-linjär). Resistanskurva kan vara linjär, logaritmisk eller antilogaritmisk.
Mekaniska egenskaper: Drivmoment vid användning är 0,5–2,5 Ncm, stoppstyrka över 10 Ncm. Mekanisk livslängd är standard 500 cykler, långlivad ("E") 10 000 cykler eller på specialbeställning upp till 100 000 cykler.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -25…+70 °C (upp till +85 °C beroende på applikation).
Standarder: Produktion är ISO 14001-certifierad (Bureau Veritas). Produkten uppfyller ELV (2000/53/EC) och RoHS (2002/95/EC) krav.
Tekniska uppgifter:
- SKU / beställningskod: V17
- Tillverkare: Piher Sensors & Controls S.A.
- Produkserie: PT-15 (V17.5-serien, V-montering)
- Komponenttyp: kolborsttrimmerpotentiometer, horisontell montering
- Resistansområde: 100 Ω – 5 MΩ
- Tolerans: ±20 % / ±30 %
- Effekt (+50 °C, linjär/icke-lin.): 0,25 W / 0,12 W
- Max. spänning (linjär/icke-lin.): 250 VDC / 125 VDC
- Resistanskurva: linjär / log / alog
- Mekanisk/elektrisk vridvinkel: 265°±5° / 240°±20°
- Drivmoment: 0,5–2,5 Ncm
- Stoppstyrka: >10 Ncm
- Mekanisk livslängd: 500–100 000 varv (beroende på modell)
- Driftstemperatur: -25…+70 °C
- Skyddsklass: IP54 (IEC 60529)
- Standarder: ISO 14001, ELV, RoHS
