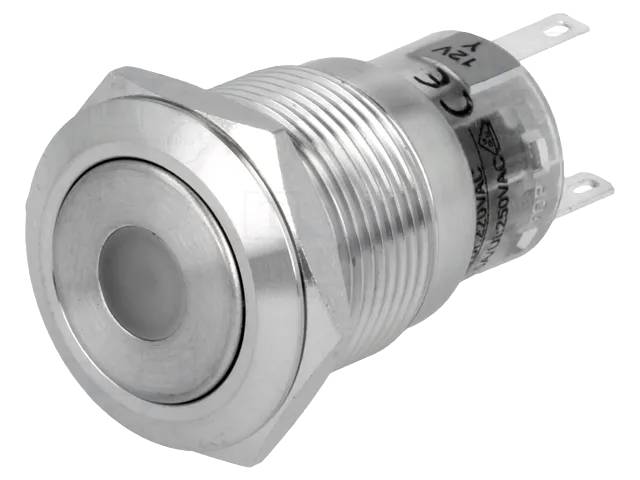

Knapp med LED-indikator 1×ON-(ON) 0,5A IP67 12Vdc (19mm) (Onpow GQ19-serien)

GQ19-seriens 19 mm metallhölje vattentäta tryckknapp med inbyggd LED-indikator från Onpow – återfjädrande (momentary, 1×ON-(ON)) funktionstyp, lämplig för utomhusbruk och krävande industrimiljöer tack vare sitt höga skyddsklass. LED-spänningen 12 VDC gör modellen särskilt lämplig för fordon och lågspänningsapplikationer.

Konstruktion och anslutning: Höljet finns i rostfritt stål, svart anodiserad aluminiumlegering eller nickelpläterad mässing. I GQ19-serien finns knappens huvuddel i flera former (bl.a. kupol-, flat-, hög flat- och super-flat); detta SKU-identifierare motsvarar en av dessa huvudutföranden. Skyddsklassen är IP67 (helt damm- och vattentät, tål nedsänkning till cirka 1 meters djup i 30 minuter) och slagmotståndsklass IK09 (tål cirka 10 joule stötenergi). Paneltjockleken för montering kan vara 1–10 mm och mutterdragmomentet är cirka 0,8 Nm. Anslutning finns med skruv- eller stiftkontakt.

Elektriska egenskaper: Kontaktströmkapaciteten är typiskt 0,5 A / 220 VAC eller 2 A / 36 VDC. LED-indikatorns driftspänning i denna modell är 12 VDC. Kontaktkonfigurationen är 1NO eller 1NC beroende på modell.

Mekaniska egenskaper: Driftkraften är cirka 4 N och slaglängden cirka 2,5 mm. Driftstemperaturområdet är -25…+55 °C (inga frostförhållanden).

Livslängd: Mekanisk livslängd är över 1 000 000 cykler och elektrisk livslängd över 200 000 cykler.

Godkännanden: ISO 9001-certifierad, CE- och CCC-godkänd, RoHS-kompatibel.

Användningsområden: Fordon, utomhusstyrpaneler och krävande industrimiljöer där 12 VDC lågspännings-LED samt hög vattentäthet och stöttålighet krävs.

Tekniska specifikationer:

• Modellserie: V1911D-12V (Onpow GQ19-serien), flera höljesmaterial- och huvudalternativ
• Tillverkare: Onpow Co.
• Monteringsdiameter: 19 mm
• Funktionstyp: återfjädrande (momentary), 1×ON-(ON)
• Kontaktströmkapacitet: typiskt 0,5 A / 220 VAC eller 2 A / 36 VDC
• LED-indikatorns driftspänning: 12 VDC
• Kontaktkonfiguration: 1NO eller 1NC
• Skyddsklass: IP67
• Slagmotståndsklass: IK09
• Höljesmaterial: rostfritt stål / anodiserad aluminiumlegering / nickelpläterad mässing
• Anslutning: skruv- eller stiftkontakt (2,8×0,5 mm)
• Driftkraft: ca. 4 N
• Slaglängd: ca. 2,5 mm
• Driftstemperaturområde: -25…+55 °C
• Mekanisk livslängd: >1 000 000 cykler
• Elektrisk livslängd: >200 000 cykler
• Överensstämmelse: RoHS
• Godkännanden: ISO 9001, CE, CCC

Kompatibilitet: Från samma GQ19-serie finns även låsbar (latching) funktionstyp, andra LED-spänningsalternativ (bl.a. 24 VDC) samt olika höljesmaterial- och huvudalternativ (t.ex. en annan huvudform i "R"-modellen).
