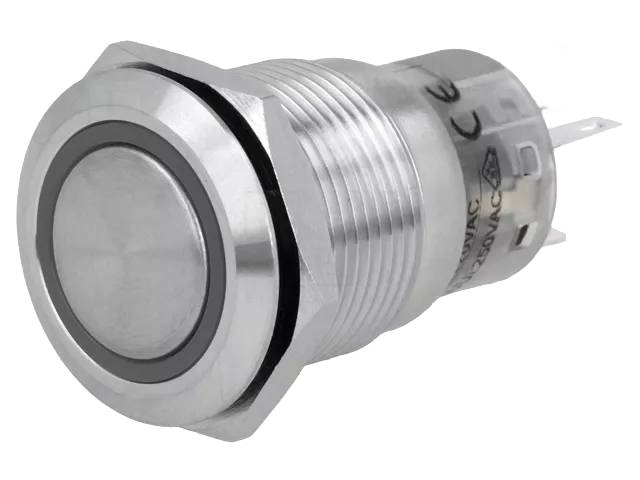

Tryckknapp med LED-indikator låsande 0,5A IP67 12Vdc (19mm) (Onpow GQ19-serien)

GQ19-seriens 19 mm metallhusade vattentäta låsande (maintained) tryckknapp med inbyggd LED-indikator tillverkad av Onpow – knappen förblir intryckt efter första trycket och återgår först vid nästa tryck. Lämplig för utomhusbruk och krävande industriella miljöer tack vare hög skyddsklass. LED-spänningen 12 VDC gör modellen särskilt lämplig för fordonsoch lågspänningsapplikationer.

Konstruktion och anslutning: Huset finns i rostfritt stål, svart anodiserad aluminiumlegering eller nickelpläterad mässing. Knapphuvudets huvudtyp i denna modell är av typen "R" (Onpows huvudalternativ, skiljer sig från "D"-modellen). Skyddsklassen är IP67 (fullständigt damm- och vattentät, tål nedsänkning till cirka 1 meters djup i 30 minuter) och slagbeständighetsklass IK09 (tål cirka 10 joule slagenrgi). Paneltjockleken kan vara 1–10 mm. Anslutning finns med skruv- eller stiftkontakt.

Elektriska egenskaper: Kontaktströmstyrka är typiskt 0,5 A / 220 VAC eller 2 A / 36 VDC. LED-indikatorns driftspänning i denna modell är 12 VDC. Kontaktkonfiguration är 1NO eller 1NC beroende på modell.

Mekaniska egenskaper: Drifttemperaturområde är -25…+55 °C (inga frostförhållanden).

Livslängd: Låsande (maintained) funktionssätt har vanligtvis något färre växlingar än motsvarande återfjädrande (momentary) version, som når över 1 000 000 cykler.

Godkännanden: ISO 9001-certifierad, CE- och CCC-godkänd, RoHS-kompatibel.

Användningsområden: Fordon, utomhuskontrollpaneler och krävande industriella miljöer där 12 VDC lågspännings-LED samt hög vattentäthet och permanent kopplingsläge krävs.

Tekniska data:

• Seriebeteckning: V1921R-12V (Onpow GQ19-serien, "21" = låsande), flera hussmaterial- och knapphuvudalternativ
• Tillverkare: Onpow Co.
• Panelhålet diameter: 19 mm
• Funktionssätt: låsande (maintained), 1×ON-ON
• Kontaktströmstyrka: typiskt 0,5 A / 220 VAC eller 2 A / 36 VDC
• LED-indikatorns driftspänning: 12 VDC
• Kontaktkonfiguration: 1NO eller 1NC
• Skyddsklass: IP67
• Slagbeständighetsklass: IK09
• Husmaterial: rostfritt stål / anodiserad aluminiumlegering / nickelpläterad mässing
• Anslutning: skruv- eller stiftkontakt (2,8×0,5 mm)
• Drifttemperaturområde: -25…+55 °C
• Överensstämmelse: RoHS
• Godkännanden: ISO 9001, CE, CCC

Kompatibilitet: Samma GQ19-serie finns även i återfjädrande (momentary) funktionssätt (V1911-serien), knapphuvudsalternativ av typen "D", andra LED-spänningar (bl.a. 24 VDC) samt olika hussmaterialalternativ.
