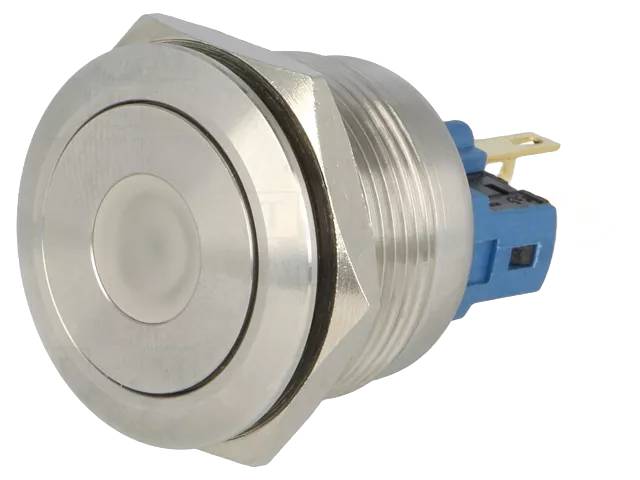

Knapp med LED-indikator 1×NO/1×NC 5A IP65 12Vdc (22mm) (Onpow GQ22-serien)

GQ22-seriens 22 mm metallkapslad tryckknapp med inbyggd LED-indikator från Onpow – återfjädrande (momentary) typ med tvåpolig 1NO1NC-kontaktkonfiguration, lämplig för kontrollpaneler, industriella apparater och utomhusbruk tack vare sin höga kapslingsklass.

Konstruktion och anslutning: Höljet finns i rostfritt stål eller aluminiumlegering (svart), knapphuvudet är flat round (platt runt). Skyddsklass IP65 (IP67 finns vid specialbeställning) och stöttålighet IK10 (tål en stötenergi på 20 J, motsvarar ett 5 kg föremål som faller 40 cm). Anslutning via spadeanslutning (2,8 × 0,5 mm). Muttermoment cirka 0,6–0,8 Nm, monteringspaneltjocklek 1–8 mm.

Elektriska egenskaper: Strömbrytarens märkspänning är 250 V och märkström 5 A. LED-indikatorns matningsspänning i denna modell är 12 VDC (finns i serien även som 6, 24, 110 och 230 V). Kontaktmaterialet är silverlegering, kontaktresistans högst 50 mΩ och isolationsresistans minst 100 MΩ (500 VDC). Genomslagsspänning 1500 V RMS (50 Hz, 1 min).

Mekaniska egenskaper: Aktiveringskraft cirka 4 N (1NO1NC) och slaglängd cirka 2,5 mm. Driftstemperaturområde -25…+55 °C (ej för frysning).

Livslängd: Mekanisk livslängd minst 1 000 000 manövreringar och elektrisk livslängd minst 50 000 manövreringar.

Godkännanden: CCC-, CE- och RoHS-godkänd.

Användningsområden: Start-, styr- och statusindikator-knappar för kontrollpaneler, industriutrustning och utomhusapparater där metallkonstruktionens hållbarhet och hög kapslingsklass krävs.

Tekniska specifikationer:

• Modellserie: V2211D-12V (Onpow GQ22-serien), flera LED-färgval (t.ex. röd, grön, blå, gul, vit)
• Tillverkare: Onpow Co.
• Monteringsdiameter: 22 mm
• Drifttyp: återfjädrande (momentary)
• Kontaktkonfiguration: 1NO1NC
• Märkspänning/-ström: 250 V / 5 A
• LED-indikatorns matningsspänning: 12 VDC
• Kontaktmaterial: silverlegering
• Kontaktresistans: ≤50 mΩ
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Genomslagsspänning: 1500 V RMS
• Skyddsklass: IP65 (IP67 vid specialbeställning)
• Stöttålighet: IK10
• Aktiveringskraft: ca. 4 N
• Slaglängd: ca. 2,5 mm
• Driftstemperaturområde: -25…+55 °C
• Mekanisk livslängd: ≥1 000 000 manövreringar
• Elektrisk livslängd: ≥50 000 manövreringar
• Anslutning: spadeanslutning (2,8 × 0,5 mm)
• Överensstämmelse: RoHS
• Godkännanden: CCC, CE

Kompatibilitet: Från samma GQ22-serie finns även låsbara (latching) varianter, tvåpoliga 2NO2NC-versioner, tri-color RGB-LED-version samt en GQ22-L-version med högre strömkapacitet på 20 A.
