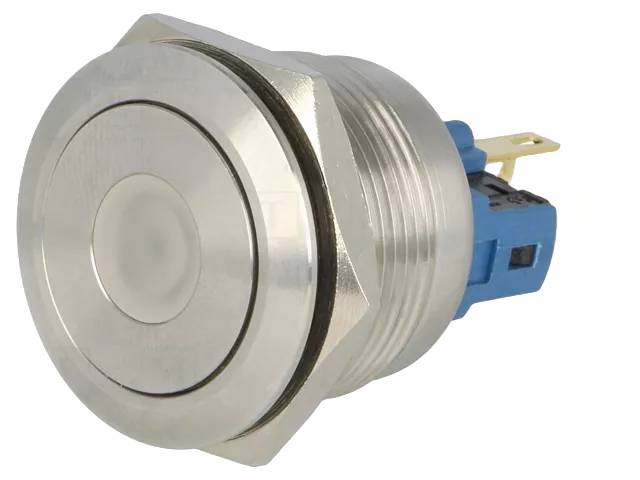

Knapp med LED-indikator 1×NO/1×NC 5A IP65 24Vdc (22mm) (Onpow GQ22-serien)

GQ22-seriens 22 mm metallhustryckknapp med inbyggd LED-indikator från Onpow – återfjädrande (momentary) funktionstyp med dubbelpolig 1NO1NC-kontaktkonfiguration, lämplig för kontrollpaneler, industrimaskiner och utomhusbruk tack vare dess höga skyddsklass.

Konstruktion och anslutning: Huset finns i rostfritt stål eller aluminiumlegering (svart), knappens topp är flat round. Skyddsklassen är IP65 (IP67 tillgängligt vid specialbeställning) och stöttålighetsklass IK10 (klarar 20 joule stötenergi, motsvarar ett fall på 5 kg från 40 cm). Anslutning sker med stiftkontakt (2,8 × 0,5 mm). Muttermoment är cirka 0,6–0,8 Nm och monteringspanelens tjocklek kan vara 1–8 mm.

Elektriska egenskaper: Strömbrytaren har märkspänning 250 V och märkström 5 A. LED-indikatorns driftspänning i denna modell är 24 VDC (serien finns även i 6, 12, 110 och 230 V-alternativ). Kontaktmaterialet är silverlegering, kontaktmotstånd högst 50 mΩ och isolationsmotstånd minst 100 MΩ (500 VDC). Dielektrisk hållbarhet är 1500 V RMS (50 Hz, 1 min).

Mekaniska egenskaper: Manöverkraft cirka 4 N (1NO1NC) och slaglängd cirka 2,5 mm. Driftstemperaturområde är -25…+55 °C (inga frostförhållanden).

Livslängd: Mekanisk livslängd minst 1 000 000 cykler och elektrisk livslängd minst 50 000 cykler.

Godkännanden: CCC-, CE- och RoHS-godkänd.

Användningsområden: Start-, styr- och indikationsknappar för kontrollpaneler, industrimaskiner och utomhusutrustning där metallkonstruktionens hållbarhet och hög skyddsklass krävs.

Tekniska data:

• Serietyp: V2211D-24V (Onpow GQ22-serien), flera LED-färgval (t.ex. röd, grön, blå, gul, vit)
• Tillverkare: Onpow Co.
• Monteringsdiameter: 22 mm
• Funktionstyp: återfjädrande (momentary)
• Kontaktkonfiguration: 1NO1NC
• Märkspänning/-ström: 250 V / 5 A
• LED-indikatorns driftspänning: 24 VDC
• Kontaktmaterial: silverlegering
• Kontaktmotstånd: ≤50 mΩ
• Isolationsmotstånd: ≥100 MΩ (500 VDC)
• Dielektrisk hållbarhet: 1500 V RMS
• Skyddsklass: IP65 (IP67 vid specialbeställning)
• Stöttålighetsklass: IK10
• Manöverkraft: ca. 4 N
• Slaglängd: ca. 2,5 mm
• Driftstemperaturområde: -25…+55 °C
• Mekanisk livslängd: ≥1 000 000 cykler
• Elektrisk livslängd: ≥50 000 cykler
• Anslutning: stiftkontakt (2,8 × 0,5 mm)
• Överensstämmelse: RoHS
• Godkännanden: CCC, CE

Kompatibilitet: I samma GQ22-serie finns även låsfunktion (latching), dubbelpolig 2NO2NC-version, tri-color RGB-LED-version samt en GQ22-L-version med högre strömkapacitet 20 A.
