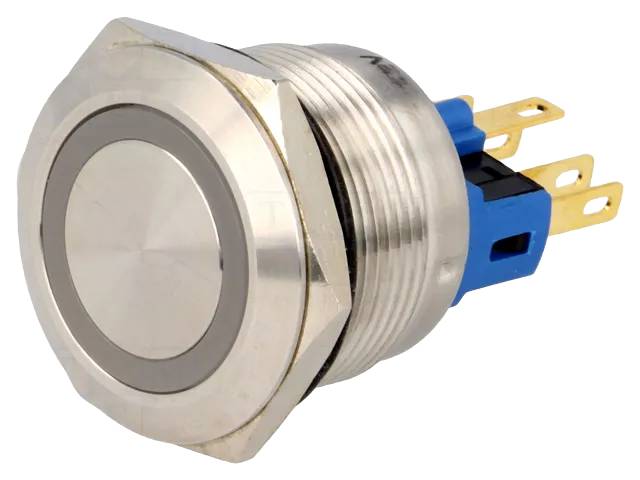

Knapp med LED-indikator 1×NO/1×NC 5A IP65 12Vdc (22mm) (Onpow GQ22-serien)

Metallkapslad 22 mm tryckknapp ur Onpows GQ22-serie med inbyggd LED-indikator – återfjädrande (momentant) funktion med dubbelpolig 1NO1NC-kontaktkonfiguration, lämplig för kontrollpaneler, industrimaskiner och utomhusbruk tack vare hög skyddsklass.

Utförande och anslutning: Huset finns i rostfritt stål eller aluminiumlegering (svart), knapphuvudet i denna modell är av typen "R" (Onpows huvudalternativ, skiljer sig från "D"-modellen). Skyddsklass IP65 (IP67 finns vid specialbeställning) och stöttålighet IK10 (klarar 20 J stötenergi, motsvarar ett fall av 5 kg från 40 cm). Anslutning via fasta stift (2,8 × 0,5 mm). Muttermoment vid montering cirka 0,6–0,8 Nm, och paneltjocklek vid montering 1–8 mm.

Elektriska egenskaper: Växlarens märkspänning 250 V och märkström 5 A. LED-indikatorns driftspänning i denna modell 12 VDC (serien finns även i 6, 24, 110 och 230 V varianter). Kontaktmaterial i silverlegering, kontaktresistans högst 50 mΩ och isolationsresistans minst 100 MΩ (500 VDC). Molekylspänningshållfasthet 1500 V RMS (50 Hz, 1 min).

Mekaniska egenskaper: Manöverkraft cirka 4 N (1NO1NC) och slaglängd cirka 2,5 mm. Driftstemperaturområde -25…+55 °C (inga frostförhållanden).

Livslängd: Mekanisk livslängd minst 1 000 000 operationer och elektrisk livslängd minst 50 000 operationer.

Godkännanden: CCC-, CE- och RoHS-godkänd.

Användningsområden: Start-, styr- och statusindikatorknappar för kontrollpaneler, industrimaskiner och utomhusutrustning där metallkonstruktionens hållbarhet och hög skyddsklass krävs.

Tekniska data:

• Serienamn: V2211R-12V (Onpow GQ22-serien), flera LED-färgalternativ (t.ex. röd, grön, blå, gul, vit)
• Tillverkare: Onpow Co.
• Montagediameter: 22 mm
• Funktionssätt: återfjädrande (momentant)
• Kontaktkonfiguration: 1NO1NC
• Märkspänning/-ström: 250 V / 5 A
• LED-indikatorns driftspänning: 12 VDC
• Kontaktmaterial: silverlegering
• Kontaktresistans: ≤50 mΩ
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Spänningshållfasthet: 1500 V RMS
• Skyddsklass: IP65 (IP67 vid specialbeställning)
• Stöttålighet: IK10
• Manöverkraft: ca. 4 N
• Slaglängd: ca. 2,5 mm
• Driftstemperaturområde: -25…+55 °C
• Mekanisk livslängd: ≥1 000 000 operationer
• Elektrisk livslängd: ≥50 000 operationer
• Anslutning: fasta stift (2,8 × 0,5 mm)
• Efterlevnad: RoHS
• Godkännanden: CCC, CE

Kompatibilitet: I samma GQ22-serie finns även knapphuvudet av typen "D", låsbar (latching) funktion, dubbelpolig 2NO2NC-variant, tri-color RGB-LED-version samt en GQ22-L-version med högre strömkapacitet på 20 A.
