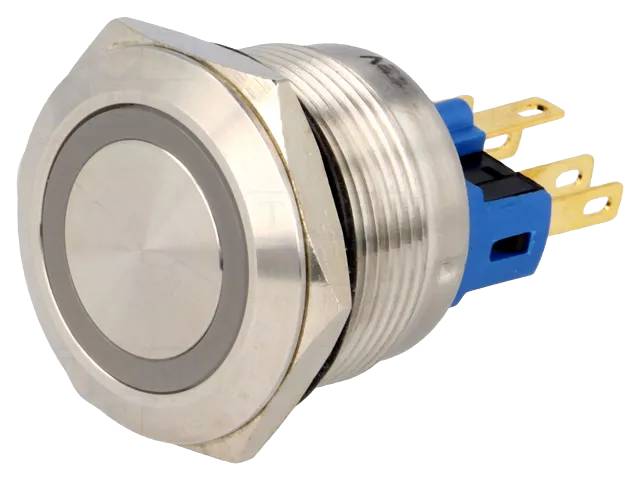

Knapp med LED-indikator 1×NO/1×NC 5A IP65 24Vdc (22mm) (Onpow GQ22-serien)

22 mm metallhus tryckknappskontakt i GQ22-serien från Onpow med inbyggd LED-indikator – återställande (momentant) typ med dubbelpolig 1NO1NC-kontaktkonfiguration, lämplig för kontrollpaneler, industriutrustning och utomhusbruk tack vare hög kapslingsklass.

Konstruktion och anslutning: Huset finns i rostfritt stål eller aluminiumlegering (svart), knapphuvudet i denna modell är av typen "R" (Onpows huvudalternativ, skiljer sig från "D"-modellen). Kapslingsklass IP65 (IP67 finns vid specialbeställning) och stöttålighet IK10 (klarar 20 joules stötenergi, motsvarar ett fall av 5 kg från 40 cm). Ansluts med faststiftningskontakt (2,8 × 0,5 mm). Mutterns åtdragningsmoment är cirka 0,6–0,8 Nm och paneltjocklek vid montering kan vara 1–8 mm.

Elektriska egenskaper: Strömbrytaren har märkspänning 250 V och märkström 5 A. LED-indikatorns driftspänning i denna modell är 24 VDC (finns även i serien i 6, 12, 110 och 230 V alternativ). Kontaktmaterialet är silverlegering, kontaktresistans högst 50 mΩ och isolationsresistans minst 100 MΩ (500 VDC). Genomslagssäkerhet 1500 V RMS (50 Hz, 1 min).

Mekaniska egenskaper: Manöverkraft cirka 4 N (1NO1NC) och slaglängd cirka 2,5 mm. Driftstemperaturområde -25…+55 °C (inga frostförhållanden).

Livslängd: Mekanisk livslängd minst 1 000 000 operationer och elektrisk livslängd minst 50 000 operationer.

Godkännanden: CCC-, CE- och RoHS-godkänd.

Användningsområden: Start-, styr- och statusindikatorknappar för kontrollpaneler, industriutrustning och utomhusutrustning där metalls konstruktion och hög kapslingsklass krävs.

Tekniska specifikationer:

• Seriemodell: V2211R-24V (Onpow GQ22-serien), flera LED-färgval (t.ex. röd, grön, blå, gul, vit)
• Tillverkare: Onpow Co.
• Monteringsdiameter: 22 mm
• Funktionssätt: återställande (momentant)
• Kontaktkonfiguration: 1NO1NC
• Märkspänning/-ström: 250 V / 5 A
• LED-indikatorns driftspänning: 24 VDC
• Kontaktmaterial: silverlegering
• Kontaktresistans: ≤50 mΩ
• Isolationsresistans: ≥100 MΩ (500 VDC)
• Genomslagssäkerhet: 1500 V RMS
• Kapslingsklass: IP65 (IP67 vid specialbeställning)
• Stöttålighet: IK10
• Manöverkraft: ca. 4 N
• Slaglängd: ca. 2,5 mm
• Driftstemperaturområde: -25…+55 °C
• Mekanisk livslängd: ≥1 000 000 operationer
• Elektrisk livslängd: ≥50 000 operationer
• Anslutning: faststiftningskontakt (2,8 × 0,5 mm)
• Överensstämmelse: RoHS
• Godkännanden: CCC, CE

Kompatibilitet: Samma GQ22-serie finns även med huvudtypen "D", låsbar (latching) funktion, dubbelpolig 2NO2NC-version, tri-färgad RGB-LED-version samt GQ22-L-version med högre strömkapacitet på 20 A.
