Gränslägesbrytarsats 3A 250Vac

SKU#: V4-sarja
Omedelbart tillgänglig
Gränslägesbrytarsserie 3A 250Vac är en V4-klassad mikrobrytare utrustad med SPDT-omkopplarkontakt, med snabbväxlingsmekanism och flera spak- och anslutningsalternativ. Passar för gränsläges-, positionsdetektering- och säkerhetskretsapplikationer.

Produktbeskrivning

Gränsbrytarsserie 3A 250Vac

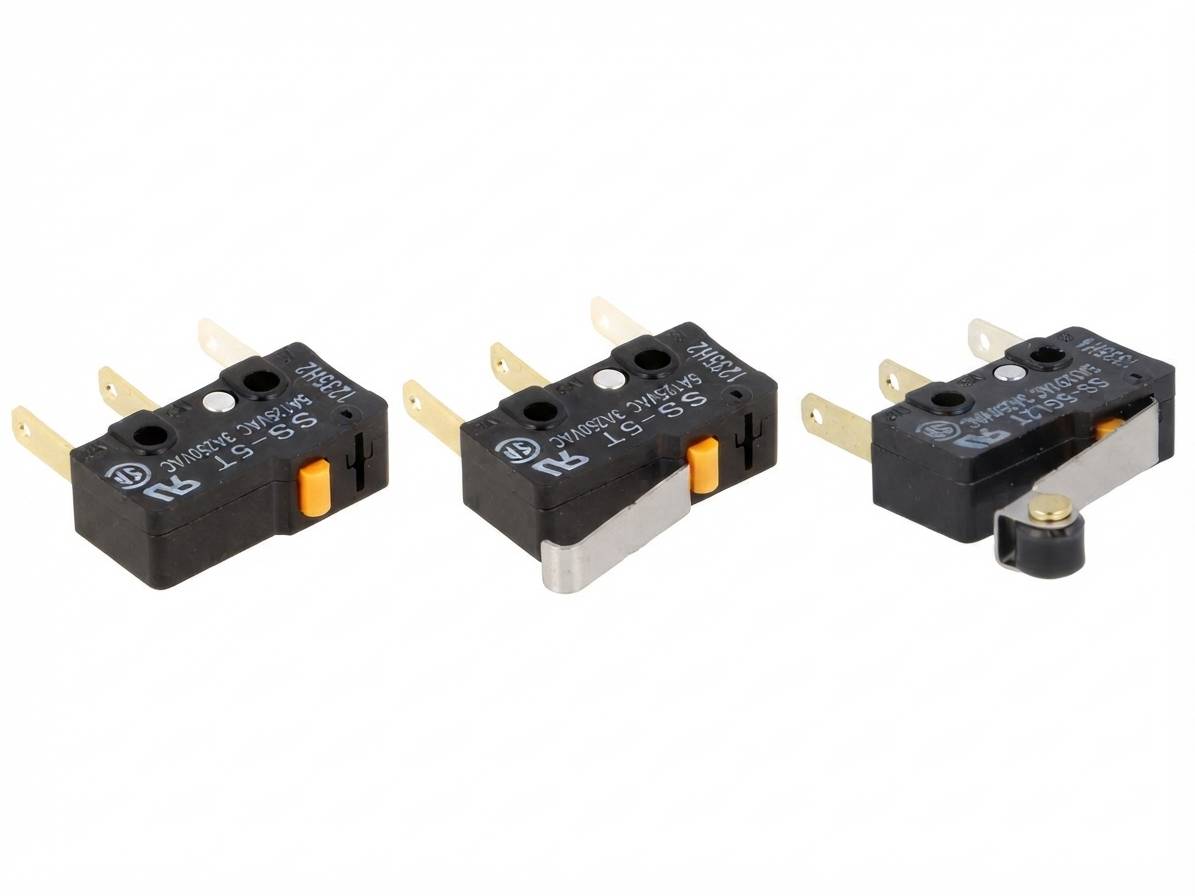

Gränsbrytarsserien består av små brytare i V4-storlek (mikrobrytare) avsedda för mekanisk positions-, ändläges- och närvarodetektering. Det kompakta chassit på cirka 19,8 × 6,4 mm passar även i trånga monteringsutrymmen. Fästning sker med två skruvar med centrumavstånd 9,5 mm. Serien omfattar olika manöverorgan, såsom knapp, gångjärnsspak och rullspak. Manöverorganet väljs alltså efter objektets rörelsebana och erforderlig manöverkraft.

Elektriskt är brytaren en enkelpolig växlande kontakt (SPDT, 1CO) med gemensam pol (COM) och växlande kontakter NO och NC. Snabbverksmekanismen (snap-action) ger en snabb och uppreparelig kontaktomslag oavsett manöverorganets rörelsehastighet. Detta minskar slitage orsakat av ljusbåge på kontakterna och förbättrar växlingssäkerheten. Serien har märkvärden 3 A / 250 VAC, så brytaren lämpar sig både för lågspänningsstyrningar och nätspänningsstyrkretsar.

Eftersom brytaren är liten men har tillräcklig belastningsförmåga används den i stor utsträckning för att detektera skyddslock och dörrars lägen, för ändlägesavgränsning, i gångdörrar och luckor, i utrustningsstyrning samt i vitvaror och industriell automation. Anslutningssätten varierar med produkten och är typiskt lödpinnar och 2,8 mm anslutningsflikar. Exakt anslutningstyp, spakmodell och manöverkraft framgår av underprodukterna i serien.

Tekniska data

  • Serie: V4
  • Typ: Mikrobrytare / gränsbrytare, snabbverksmekanism (snap-action)
  • Kontakter: 1 × växlande kontakt (SPDT / 1CO)
  • Märkström: 3 A
  • Märkspänning: 250 VAC
  • Husstorlek: V4-storlek, cirka 19,8 × 6,4 mm
  • Fästmått: 9,5 mm
  • Manöveralternativ: knapp, gångjärnsspak, rullspak
  • Anslutningsalternativ: lödspets, 2,8 mm anslutningsflik (beroende på underprodukt)
  • Tullhscode: 8536 50 (elektriska brytare, upp till 1000 V)

Kompatibla och kompletterande produkter: Serien inkluderar alternativa manöverorgan samt andra mikro- och gränsbrytare som finns i kategorin Gränsbrytare. Mer exakt versioner listas som underprodukter.
