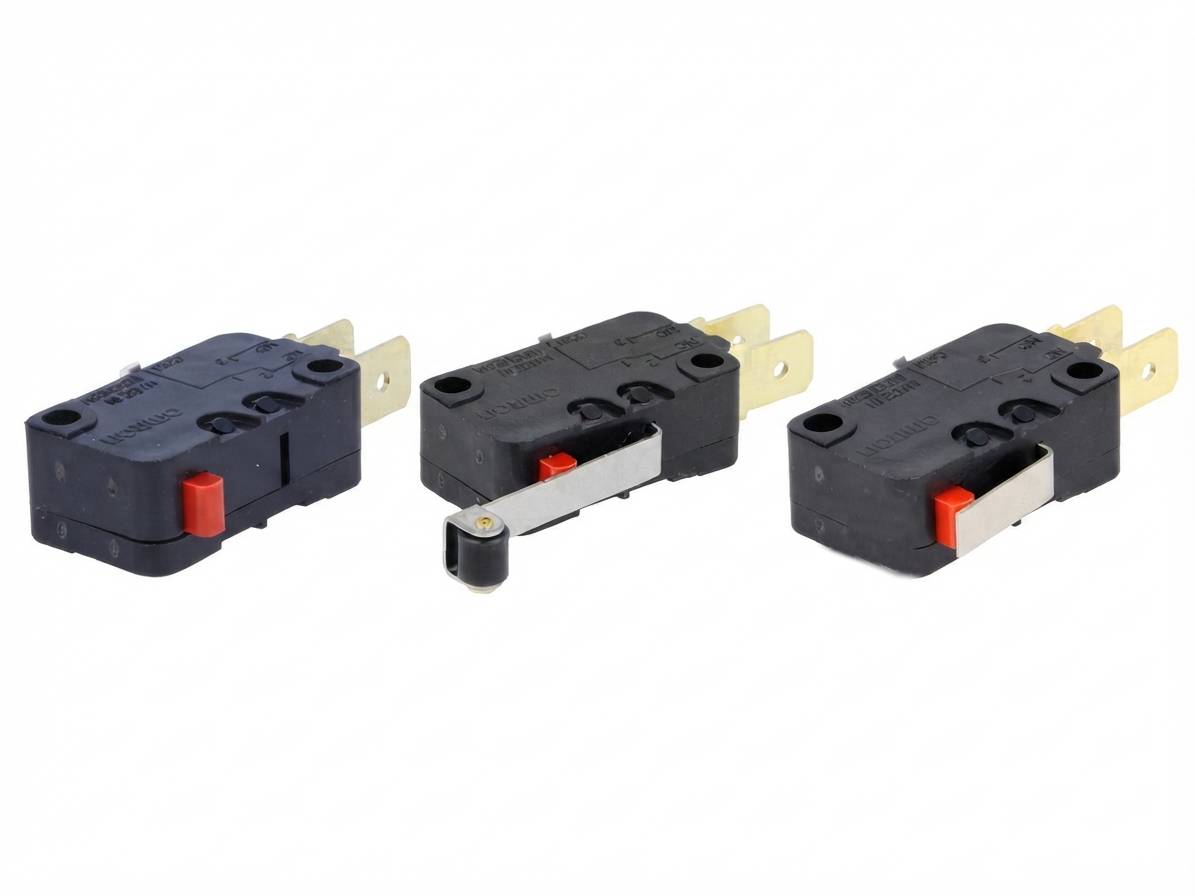

Gränsbrytarsserie 16A 250Vac
Omrons V-seriens miniatyrgrundbrytare är utformade för mekanisk positions- och gränsdetektering i tillämpningar där brytaren måste klara hög belastning i ett litet paket. Höljet är tillverkat av härdad plast och elektriskt är brytaren skyddad mot omgivningen enligt skyddsklass IP40. Serien är avsedd för invändig montering, till exempel inuti kapslingar, maskiner och apparater.
De elektriska egenskaperna är seriens främsta styrka. Kontakterna tål upp till 16 A vid 250 VAC, vilket räcker för direkt styrning av exempelvis kontaktorer, motorstyrningar och värmelaster utan separat mellanrelä. Snabbväxlingsmekanismen (snap-action) säkerställer snabb och repeterbar kontaktväxling oberoende av ställdonets hastighet, vilket minskar kontaktförslitning och ökar växlingssäkerheten. Serien finns i både SPDT-växlande kontakt (1CO) och SPST (NO) beroende på version.
Mekaniskt är serien omfattande. Ställdon finns som tapp- eller tryckdon, gångjärnsarm, lång gångjärnsarm, rullarm och simulerad rullarm, så att brytarens aktiveringssätt kan väljas utifrån föremålets rörelsebana och erforderlig aktiveringskraft. Anslutningsalternativ är lödplint och snäpplock. Driftstemperaturområdet är -25…+80 °C.
Typiska användningsområden är positionsdetektering av skydds- och serviceluckor på maskiner, begränsning av ändlägen, hiss- och lyftanordningar, hushållsapparater, värme- och ventilationsutrustning samt industriell automation. Exakta ställdon, anslutningar och aktiveringskrafter anges i underprodukterna i serien.
Tekniska data
- Tillverkare: Omron
- Serie: V5 (Omrons V-seriens miniatyrgrundbrytare)
- Typ: miniatyrgrundbrytare / mikrobrytare, snabbväxlingsmekanism (snap-action)
- Kontakter: SPDT (1CO) eller SPST-NO, beroende på version
- Nominell ström: 16 A
- Nominell spänning: 250 VAC
- Skyddsklass: IP40
- Höljesmaterial: härdad plast
- Driftstemperatur: -25…+80 °C
- Ställdon: tapp, gångjärnsarm, lång gångjärnsarm, rullarm, simulerad rullarm
- Anslutningsalternativ: lödplint, snäpplock
- Tulltariff: 8536 50 80
Kompatibla och kompletterande produkter: Andra mikro- och gränsbrytare finns i kategorin Gränsbrytare. Mer specifika varianter listas som underprodukter.
