Piirilevypidin juotoskolvitelineellä, säädettävä 360° (VTHH7)

Käytännöllinen ja vankka "kolmas käsi" elektroniikkatöihin – pitää piirilevyn tukevasti paikoillaan ja sisältää integroidun telineen kuumalle juotoskolville.

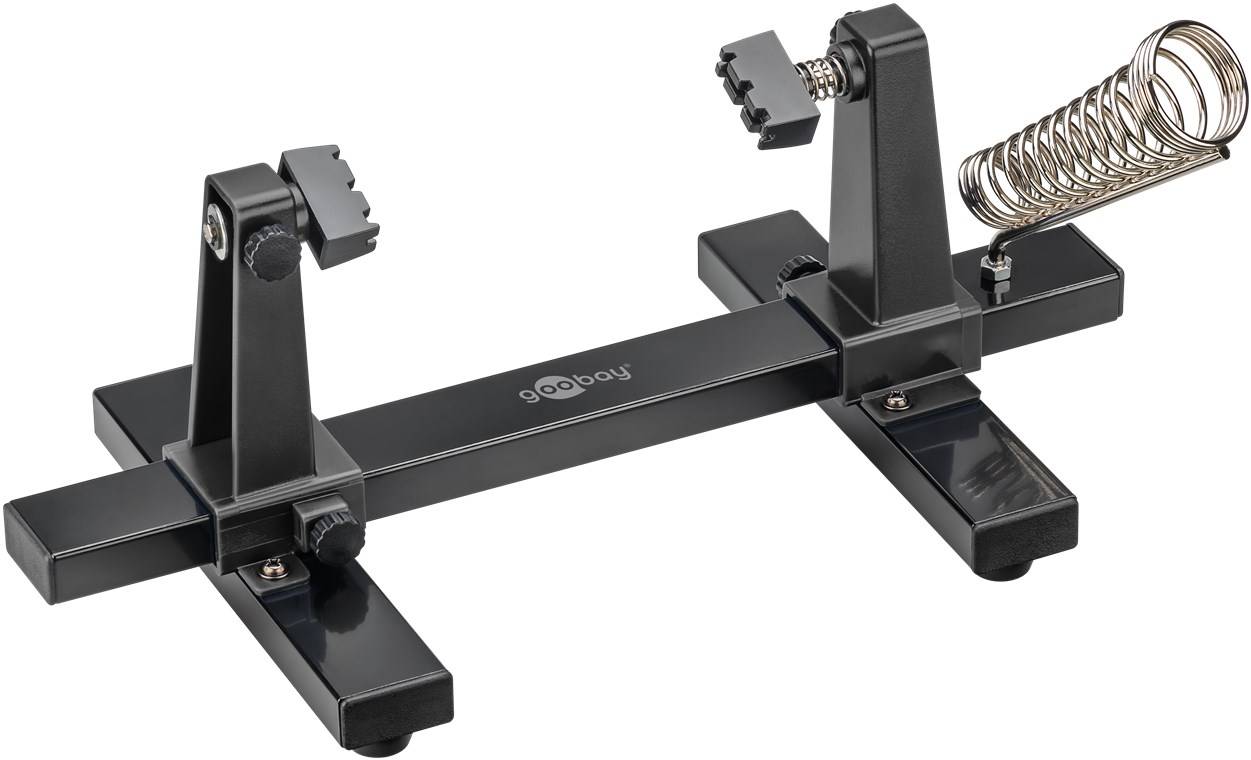

VTHH7 (valmistajan osanumero 76559) on erittäin monikäyttöinen ja säädettävä piirilevyn pidike (PCB holder), joka vapauttaa molemmat kädet tarkkaan juotostyöhön, komponenttien asennukseen ja elektroniikan huoltotöihin. Tämä malli erottuu edukseen perinteisistä pitimistä integroidun, metallisen juotoskolvitelineen ansiosta, joka tarjoaa turvallisen ja vakaan lepopaikan kuumalle kolville työvaiheiden välillä.

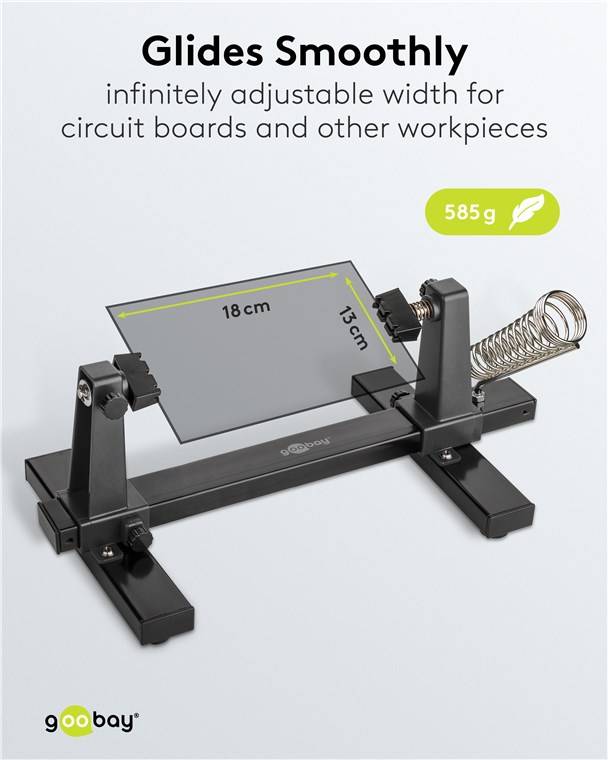

Pitimeen voidaan kiinnittää jopa 18 cm (180 mm) leveitä piirilevyjä. Leukojen jousimekanismi takaa tiukan ja varman otteen ilman vaaraa herkän piirilevyn tai sen reunakomponenttien vaurioitumisesta. Kiinnitysleuat on lisäksi varustettu useilla erilevyisillä urilla, joten eripaksuiset piirilevyt asettuvat niihin täydellisesti. Akseleiden 360 asteen pyörintämekanismin ansiosta työstettävää kohdetta voidaan kääntää vapaasti ja lukita se juuri oikeaan työkulmaan – piirilevyä voi pyörittää täydet kierrokset, kunhan kortin korkeus on enintään 13 cm. Tukevan rakenteen ja pohjan liukumattomien kumitassujen ansiosta pidin pysyy vankasti paikallaan työpöydällä.

Tärkeimmät ominaisuudet:

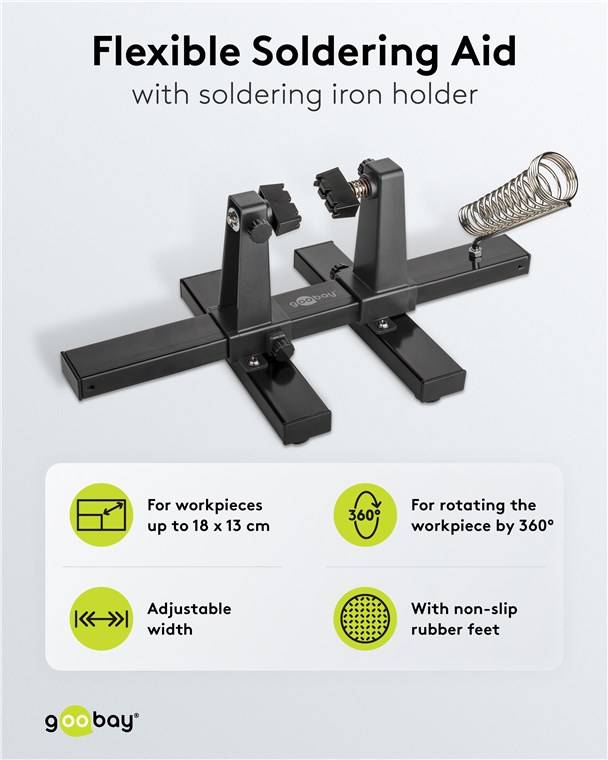

• Integroitu juotoskolviteline: Säästää tilaa työpisteellä ja parantaa työturvallisuutta tarjoamalla kuumalle kolville oman, tukevan paikan.

• Täysi 360 asteen säätö: Piirilevyä voidaan kääntää ja lukita portaattomasti mihin tahansa kulmaan, mikä helpottaa siirtymistä komponenttien asennuspuolelta (yläpuoli) juotospuolelle (alapuoli).

• Hellävarainen ja varma jousikiinnitys: Puristusleukojen säädettävä jousimekanismi pitää kortin visusti paikoillaan eikä vääntyile tai vahingoita piirilevyn reunoja.

• Erilevyiset holding-urat: Leukojen urat on suunniteltu sopimaan eripaksuisille ja -kokoisille piirilevyille.

• Liukumaton ja vakaa jalusta: Työkalun pohjassa olevat kumitassut estävät telineen liukumisen juotettaessa ja suojaavat työpöydän pintaa naarmuilta.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: VTHH7

• Valmistajan osanumero: 76559

• Tuotetyyppi: Piirilevypidin juotoskolvitelineellä (Apuohjelma / Kolmas käsi)

• Piirilevyn maksimileveys: 180 mm (18 cm)

• Kappaleen maksimikorkeus (360° pyöritykselle): 130 mm (13 cm)

• Mitat: Leveys 305 mm, korkeus 160 mm, syvyys 170 mm

• Väri: Musta / Hopea

• Paino: n. 700 g

• Valmistaja/Brändi: Goobay (Wentronic-konserni)

Tyypilliset käyttökohteet:

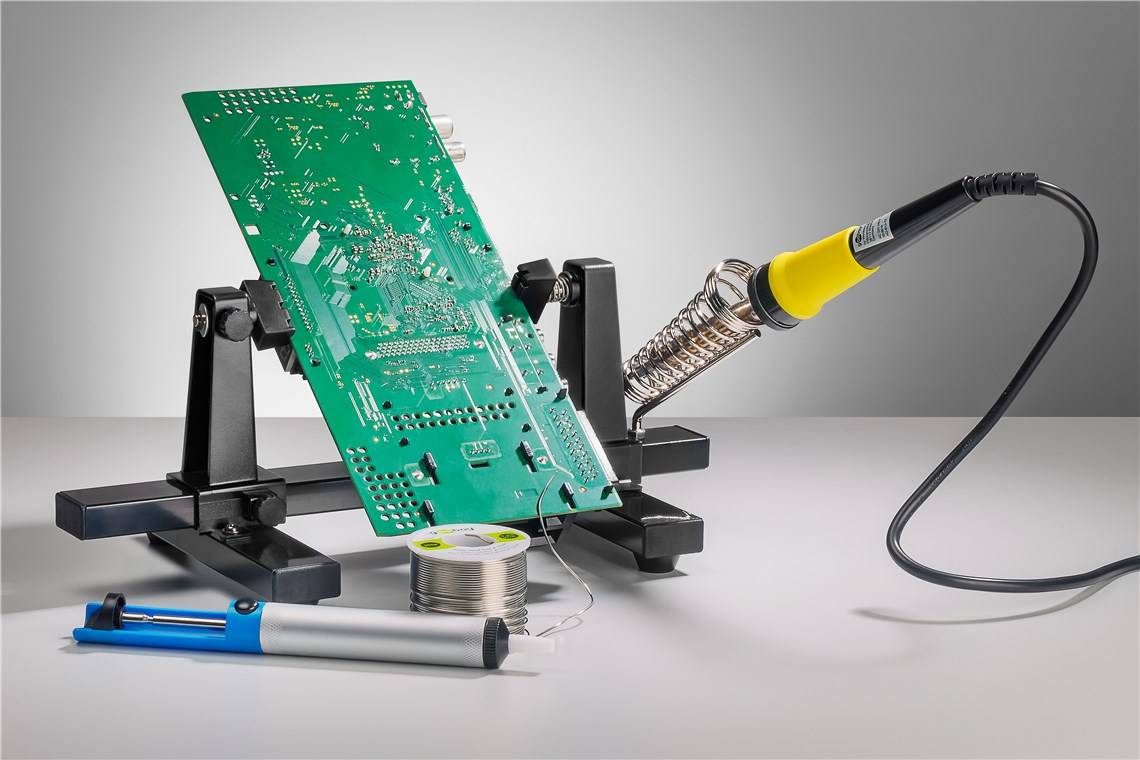

• Piirilevyjen (PCB) kokoonpano, komponenttien juottaminen ja SMD-työt

• Elektroniikkahuolto, älypuhelinten, tietokoneiden ja ohjauskorttien korjaustyöt

• Hienomekaaniset DIY-projektit, pienoismallien rakennus, maalaus ja korujen korjaus

• Oppilaitosten elektroniikkatyöpajat, laboratoriot ja harrastuspisteet

Vinkki käyttöön: Säädä kiinnitysleukojen etäisyys siten, että jousi luo kevyen mutta jämäkän puristuksen piirilevyä vasten. Kun juotat suurempia liitoksia tai käytät imusukkaa komponenttien irrotukseen, lukitse sivuruuvit tiukasti, jotta pidike ei pääse liikahtamaan kesken kriittisen työvaiheen.
