Motståndsnät SIL-10 9x (VV10)

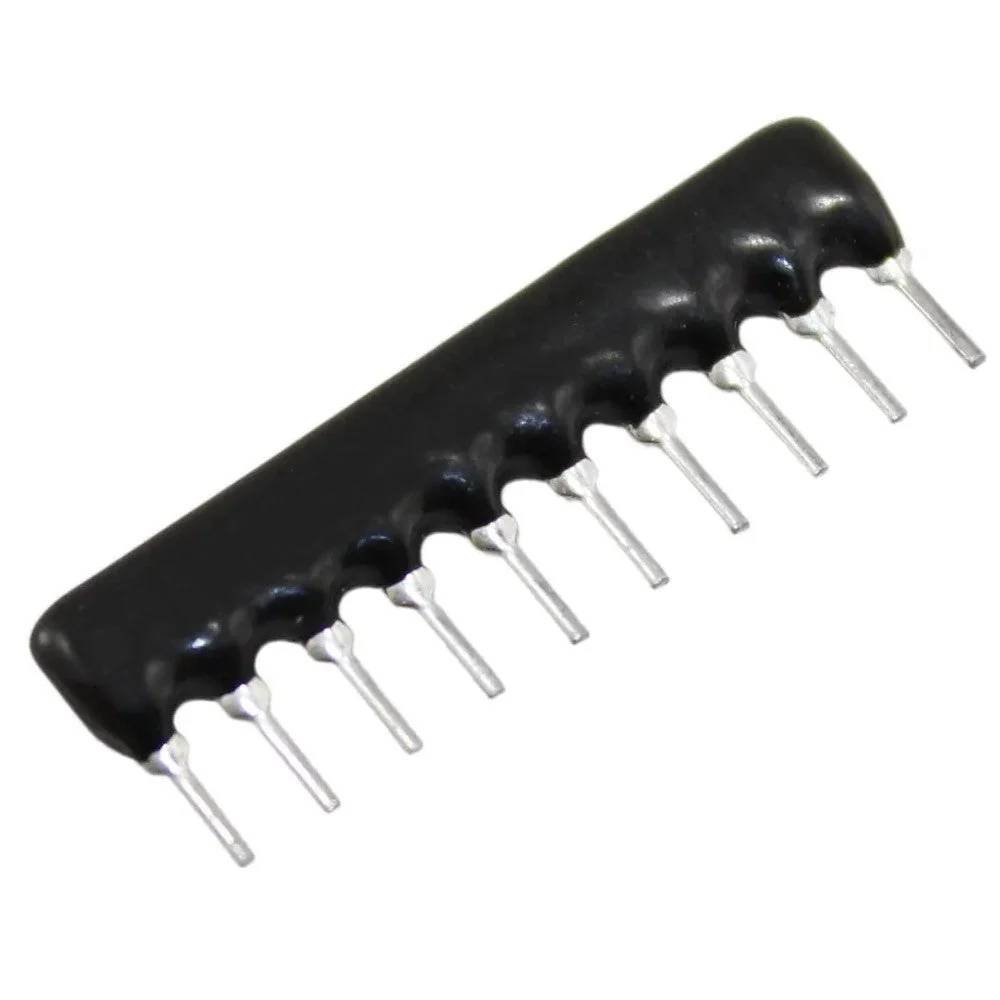

VV10 är ett 10-stiftigt SIL-motståndsnät (Single In-Line) med en stiftrad och 2,54 mm stiftavstånd. Inuti finns nio tjockfilm-motstånd som är kopplade till en gemensam buss. Stift 1 fungerar som gemensam anslutning och de övriga nio stiften är motståndens individuella ändar. Komponentens yta är belagd med epoxi, vilket skyddar motståndselementen mot fukt och mekanisk påfrestning. Den smala profilen och vertikala monteringen sparar kretskortsutrymme i täta logikkretsar, och genomgående montering passar väl både för prototyper och serieproduktion.
Elektriskt är nätet avsett som stödkomponent i digitala kretsar. Nio lika stora motstånd delar den gemensamma bussen, så motståndsvärdet är jämnt fördelat över bussen. Typisk standardtolerans är ±2 % och temperaturkoefficienten ±100 ppm/°C. Driftspänningen är högst 100 V, effekt per individuellt motstånd 0,2 W och total effekt för hela komponenten 1,25 W. Driftstemperaturområdet är −55 … +125 °C. Typiska användningsområden är pull-up- och pull-down-motstånd för TTL- och CMOS-logik, open-collector-utgångar, 8-bitars parallella bussar, termineringar för minnesbussar och SCSI-bussar samt strömbegränsning för LED-rader.
Byggnadsmässigt är komponenten kompatibel med DIP-kretsar för samma 2,54 mm rutnät på kretskort. Motståndsvärdet väljs vid beställning under huvudprodukten. Motsvarande SIL-motståndsnät finns även med andra antal stift och kopplingstyper (bussed, isolated).
Tekniska data
- Produktgruppskod: VV10
- Typ: tjockfilm-motståndsnät, epoxibelagt
- Kapsling: SIL-10, genomgående montering
- Krets: bussed, 9 motstånd + gemensamt stift (stift 1)
- Stiftavstånd: 2,54 mm
- Tolerans: ±2 % (typisk)
- Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
- Effekt per motstånd: 0,2 W
- Total effekt för komponenten: 1,25 W
- Driftspänning (max): 100 V
- Driftstemperatur: −55 … +125 °C
- Mått (typisk 10-stifts SIL): ca 25,4 × 5,1 × 2,5 mm (B × H × L)
