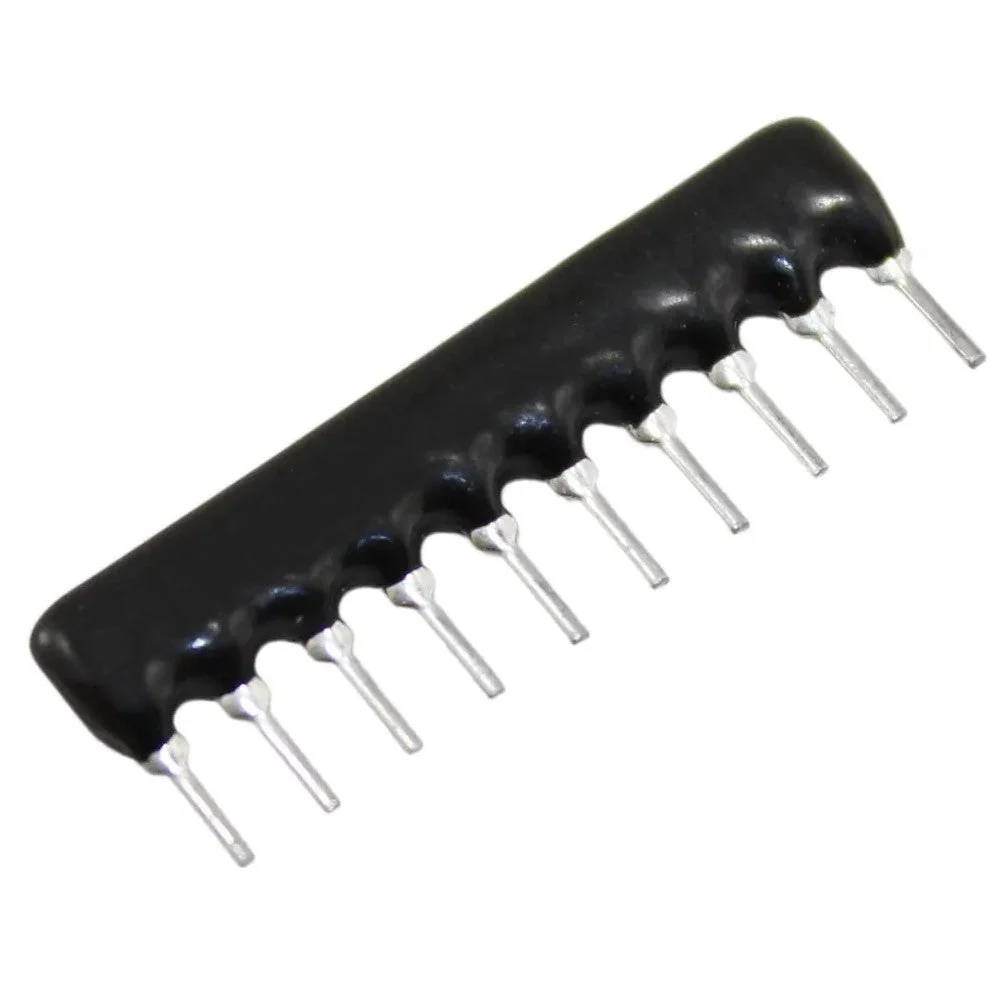

Nätverk av motstånd SIL-10 5x (VV10X)
VV10X är ett 10-stiftigt SIL-motståndsnätverk (Single In-Line) med en stiftrad och 2,54 mm stiftavstånd. Innehåller fem likvärdiga tjockfilm-motstånd där varje motstånd är anslutet mellan sina egna två stift (isolated). Motstånden delar ingen gemensam nod, så varje kan användas självständigt som pull-up, pull-down, strömbegränsning, ändmotstånd eller som spänningsdelare. Komponentens yta är epoxibelagd vilket skyddar motståndselementen mot fukt och mekanisk påfrestning. Den smala profilen och upprätta montering sparar kretskortsyta, och genomgående hål passar både prototyper och serieproduktion.
Den elektriskt separata konstruktionen ger konstruktören mer frihet än ett bussed nätverk. Båda ändarna av varje motstånd är fritt tillgängliga, så fem motstånd kan placeras i fem olika kretsar eller kopplas i serie eller parallellt till önskat värde. Typisk standardtolerans är ±2 % och temperaturkoefficient ±100 ppm/°C. Märkspänning är upp till 100 V, effekt per motstånd 0,3 W och totalt för komponenten 1,25 W. Driftstemperaturområdet är −55 … +125 °C. Vanliga användningsområden är anslutningsmotstånd för logikkretsar, LED-strömbegränsning, analoga spänningsdelare och ändmotstånd för minnesbussar.
Motståndsvärde väljs vid beställning under huvudproduktgruppen. Finns även motsvarande SIL-motståndsnätverk med andra antal stift och kopplingstyper, till exempel en bussed 9-motstandsvariant.
Tekniska data
- Produktgruppskod: VV10X
- Typ: tjockfilm-motståndsnätverk, epoxibelagt
- Kapsling: SIL-10, genomgående hål
- Krets: isolated, 5 separata motstånd (varje mellan två stift)
- Stiftavstånd: 2,54 mm
- Tolerans: ±2 % (typisk)
- Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
- Effekt per motstånd: 0,3 W
- Effekt för hela komponenten: 1,25 W
- Märkspänning (max): 100 V
- Driftstemperatur: −55 … +125 °C
- Mått (typisk 10-stifts SIL): ca 25,35 × 5,08 × 2,49 mm (L × B × H)
