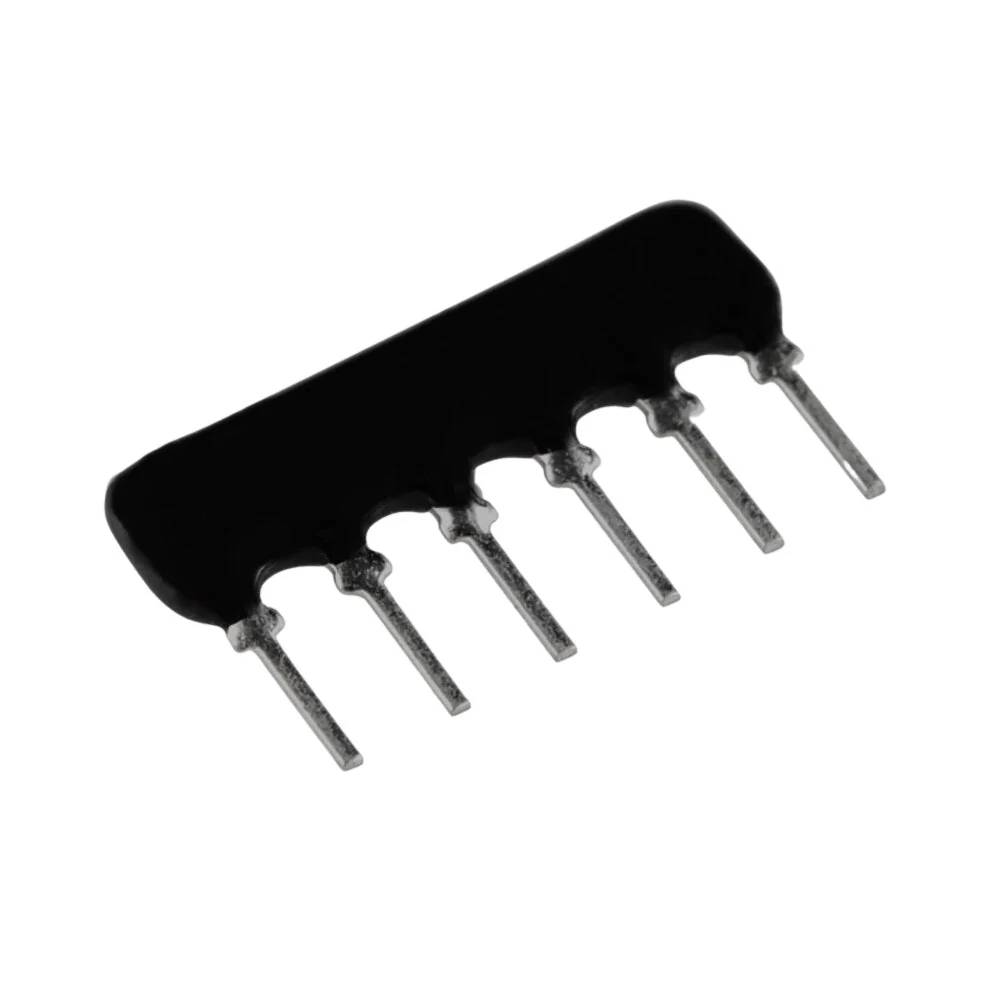

Motståndsnät SIL-6 5x (VV6)

SKU#: VV6
Omedelbart tillgänglig
Motståndsnätet SIL-6 5x (VV6) är ett 6-stifts enkelradigt (SIL) genomgående motståndsnät med fem tjockfilmresistorer och en gemensam bussanslutning. Passar som pull-up- och pull-down-motstånd samt som avslutning för små digitala bussar, och den kompakta storleken sparar kretskortsutrymme.

Produktbeskrivning

Motståndsbank SIL-6 5x (VV6)

VV6 är en 6-stifts SIL-motståndsbank (Single In-Line) med en rad stift och 2,54 mm stiftavstånd. Inuti finns fem likvärdiga tjockfilmsmotstånd som är kopplade till en gemensam buss. Stift 1 fungerar som den gemensamma anslutningen och de övriga fem stiften är motståndens individuella ändar. Komponentens yta är epoxybelagd, vilket skyddar motståndselementen mot fukt och mekanisk påfrestning. Konstruktionen är låg och smal och upptar på kretskortet endast cirka 15 mm i längd. Genomgående montering passar både prototyper och serieproduktion.

Elektriskt är nätverket lämpligt som stödkoppling för små digitala bussar och logiklinjer. Den gemensamma pinnen håller motståndsvärdena för de fem linjerna lika, och en komponent ersätter fem separata motstånd. Typisk standardtolerans är ±2 % och temperaturkoefficient ±100 ppm/°C. Märkspänningen är upp till 100 V, effekt per enskilt motstånd 0,2 W och total effekt för hela komponenten 0,75 W vid 70 °C omgivningstemperatur. Driftstemperaturområdet är −55 … +125 °C. Typiska användningsområden är pull-up- och pull-down-motstånd i logikkretsar, öppenkollektorutgångar, terminering av I/O-linjer och strömbegränsning för LED-rader.

Motståndsvärde väljs vid beställning under huvudproduktgruppen. Det finns även motsvarande SIL-motståndsnätverk med andra antal stift och kopplingstyper, såsom 4, 6, 8 och 9 motstånd i bussed-version samt versioner med isolerade separata motstånd.

Tekniska data

  • Produktgruppskod: VV6
  • Typ: tjockfilmsmotståndsnätverk, epoxybelagd
  • Hölje: SIL-6, genomgående montering
  • Konfiguration: bussed, 5 motstånd + gemensamt stift (stift 1)
  • Stiftavstånd: 2,54 mm
  • Tolerans: ±2 % (typisk)
  • Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
  • Effekt per motstånd: 0,2 W
  • Effekt hela komponenten (70 °C): 0,75 W
  • Märkspänning (max): 100 V
  • Drifttemperatur: −55 … +125 °C
  • Mått (typisk 6-stifts SIL): ca 15,19 × 5,08 × 2,49 mm (L × B × H)
