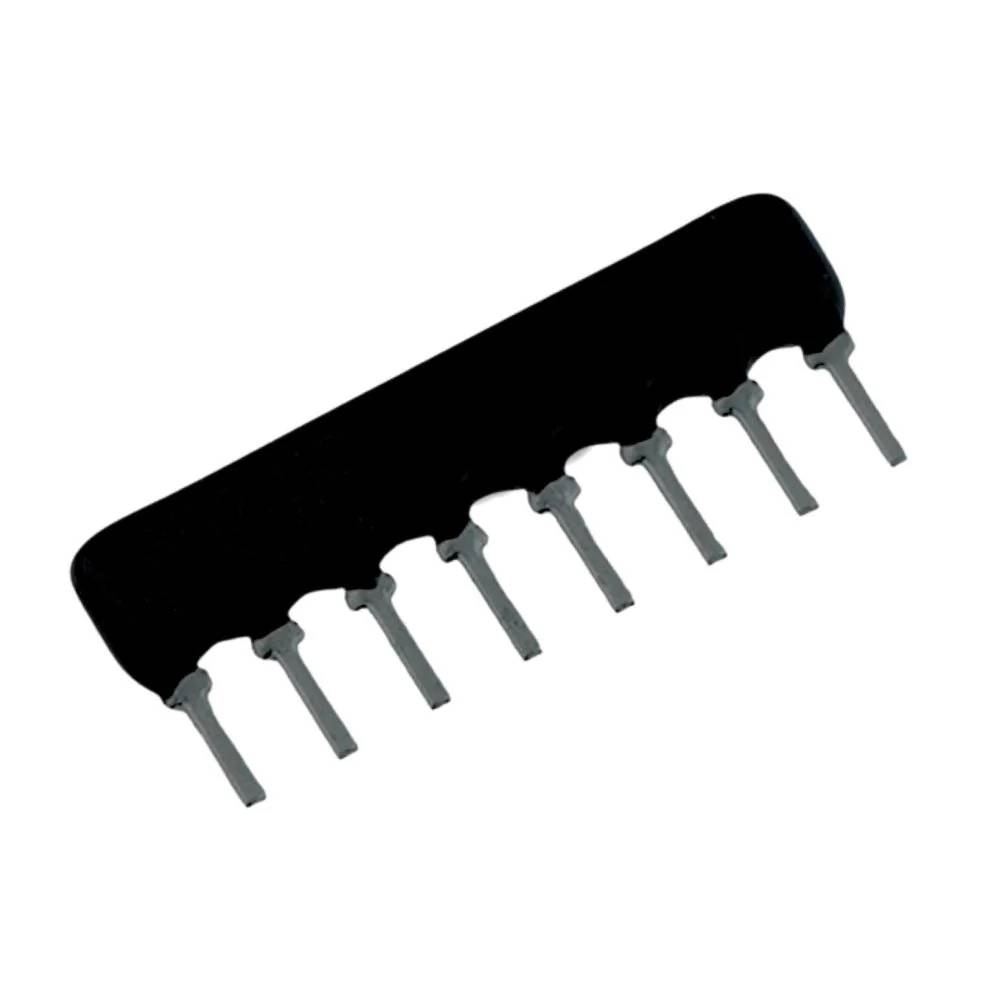

Motståndsnät SIL-8 7x (VV8)
VV8 är ett 8-stifts SIL-motståndsnät (Single In-Line) med en stiftstav och 2,54 mm stiftavstånd. Inuti finns sju likvärdiga tjockfilm-motstånd som är kopplade till en gemensam buss. Stift 1 fungerar som gemensam anslutning och de övriga sju stiften är de individuella motståndssluten. Komponentens yta är täckt med epoxi, vilket skyddar motståndselementen mot fukt och mekanisk påfrestning. Konstruktionen är låg och smal och upptar cirka 20 mm på kretskortet. Genomgående montering passar både prototyper och serieproduktion.
Elektriskt passar nätet som stödkomponent för digitala bussar och logiklinjer. Gemensam nod håller sju linjers motstånd lika, och en komponent ersätter sju separata motstånd. Typisk standardtolerans är ±2 % och temperaturkoefficient ±100 ppm/°C. Driftspänningen är upp till 100 V, effekttålighet per motstånd 0,2 W och för hela komponenten 1 W. Driftstemperaturområdet är −55 … +125 °C. De sju motstånden lämpar sig väl för pull-up och pull-down på 8-bitars bussar (7 bitar + en extra linje), pull-up för öppna kolektor-utgångar, termineringar av I/O-linjer och strömbegränsning för LED-rader.
Motståndsvärde väljs vid beställning under huvudproduktgruppen. Finns även motsvarande SIL-motståndsnät med andra antal stift och kopplingstyper, såsom bussed-versioner med 4, 5, 6, 8 och 9 motstånd samt versioner med isolerade (isolated) separata motstånd.
Tekniska data
- Produktgruppskod: VV8
- Typ: tjockfilm-motståndsnät, epoxibelagt
- Kapsling: SIL-8, genomgående montering
- Krets: bussed, 7 motstånd + gemensamt stift (stift 1)
- Stiftavstånd: 2,54 mm
- Tolerans: ±2 % (typisk)
- Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
- Effekttålighet per motstånd: 0,2 W
- Effekttålighet hela komponenten: 1 W
- Driftspänning (max): 100 V
- Driftstemperatur: −55 … +125 °C
- Mått (typisk 8-stifts SIL): ca 20,27 × 5,08 × 2,49 mm (L × B × H)
