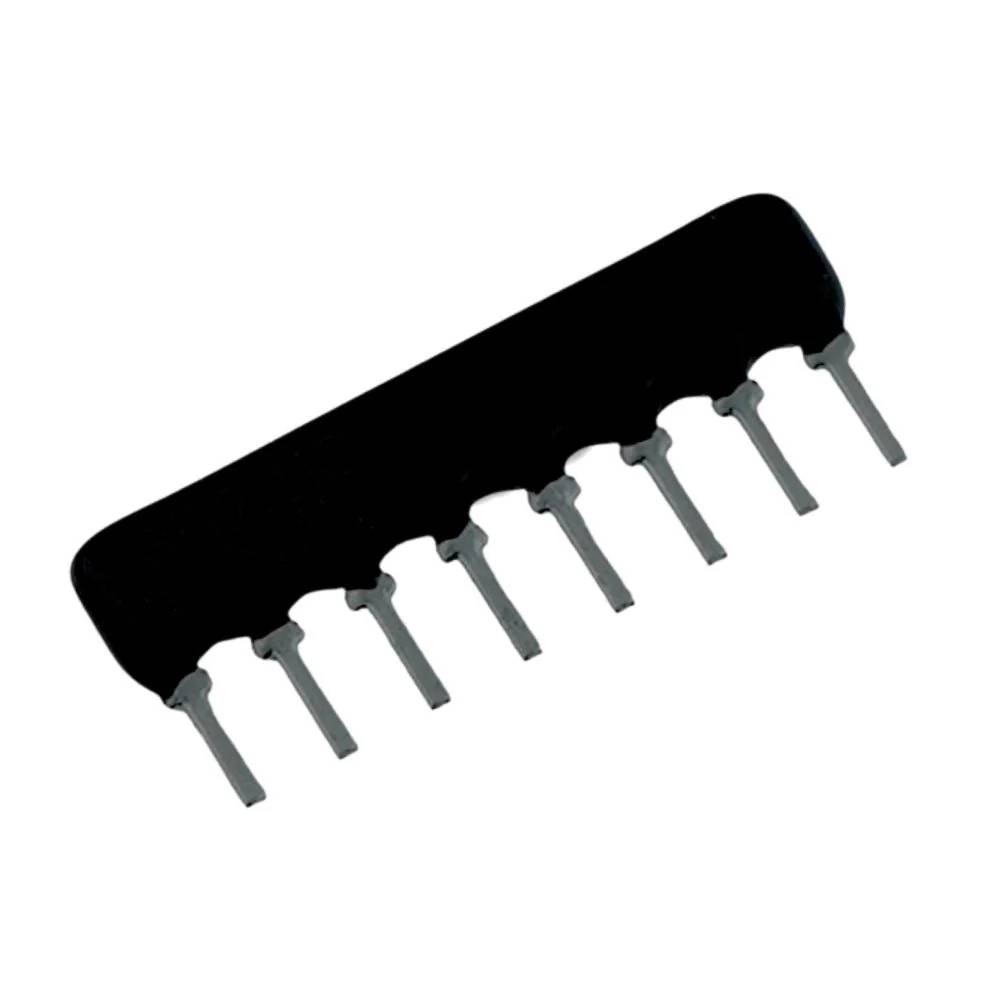

Motståndsnät SIL-8 4x (VV8X)
VV8X är ett 8-stifts SIL-motståndsnät (Single In-Line) med en stiftrad och 2,54 mm stiftavstånd. Inuti finns fyra likvärdiga tjockfilm-motstånd, och varje motstånd är anslutet mellan sina två egna stift (isolated). Motstånden delar ingen gemensam kabelpunkt, så var och en kan användas självständigt som pull-up, pull-down, strömbegränsare, avslutningsmotstånd eller spänningsdelare. Komponentens yta är täckt med epoxi, vilket skyddar motståndselementen mot fukt och mekanisk påfrestning. Konstruktionen är låg och smal och upptar ungefär 20 mm i längd på kretskortet. Genomgående montering passar både prototyper och serieproduktion.
Den elektriskt separata konstruktionen ger konstruktören större frihet än ett bussat nät. Båda ändarna av varje motstånd är fritt tillgängliga, så de fyra motstånden kan placeras i fyra olika kretsar eller kopplas i serie eller parallell till önskat värde. Typisk standardtolerans är ±2 % och temperaturkoefficient ±100 ppm/°C. Driftspänningen är högst 100 V, effekttålighet per motstånd 0,3 W och för hela komponenten 1 W. Driftstemperaturområdet är −55 … +125 °C. Typiska användningsområden är anslutningsmotstånd för logikkretsar, LED-strömbegränsning, analoga spänningsdelare och avslutningar för signallinjer.
Motståndsvärde väljs vid beställning under huvudproduktgruppen. Det finns också motsvarande SIL-motståndsnät med andra antal stift och kopplingstyper, såsom 4, 5, 6, 7, 8 och 9 motstånd i bussad (bussed) version samt andra varianter med separata motstånd.
Tekniska data
- Produktgruppskod: VV8X
- Typ: tjockfilm-motståndsnät, epoxibelagt
- Hölje: SIL-8, genomgående montering
- Krets: isolated, 4 separata motstånd (var och en mellan två stift)
- Stiftavstånd: 2,54 mm
- Tolerans: ±2 % (typisk)
- Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
- Effekttålighet per motstånd: 0,3 W
- Effekttålighet för hela komponenten: 1 W
- Driftspänning (max): 100 V
- Isoleringsresistans: 10 GΩ (typisk)
- Driftstemperatur: −55 … +125 °C
- Mått (typisk 8-stifts SIL): ca. 20,27 × 5,08 × 2,49 mm (L × H × D)
