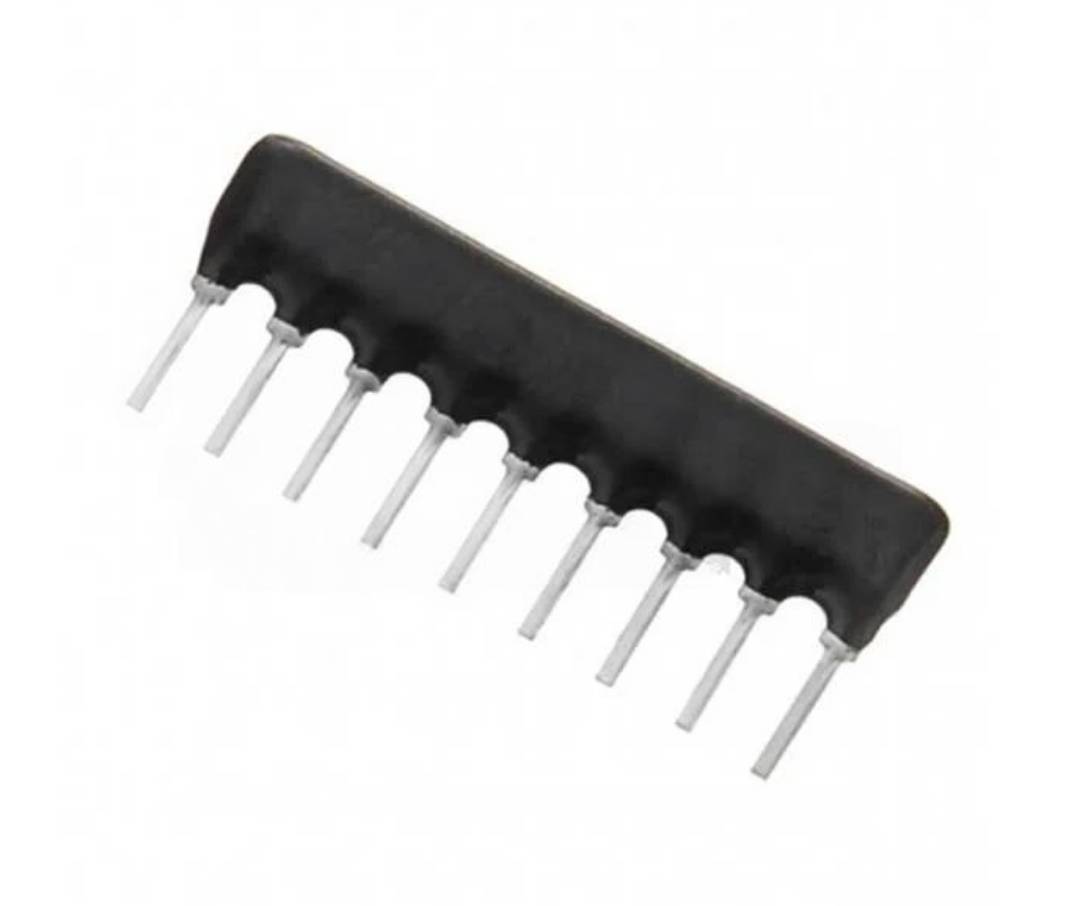

Motståndsnät SIL-9 8x (VV9)
VV9 är ett 9-stifts SIL-motståndsnät (Single In-Line) med en stiftrad och 2,54 mm stiftavstånd. Inuti finns åtta likvärdiga tjockfilmresistorer som är anslutna till en gemensam buss (bussed). Stift 1 fungerar som gemensam anslutning och de övriga åtta stiften är resistornas individuella ändar. Komponentens yta är belagd med epoxi vilket skyddar motstandselementen från fukt och mekanisk påfrestning. Konstruktionen är låg och smal och tar upp ungefär 23 mm i längd på kretskortet. Genomgående montering passar både för prototyper och serieproduktion.
Elektriskt är nätverket utformat som en stödkomponent för digitala bussar. Åtta resistorer motsvarar exakt bredden hos en 8-bitars buss och den gemensamma noden håller alla linjers resistansvärden lika. Typisk tolerans är ±2 % och temperaturkoefficienten ±100 ppm/°C. Driftspänningen är upp till 100 V, effekttålighet per resistor 0,2 W och för hela komponenten 1,13 W. Driftstemperaturområdet är −55 … +125 °C. Typiska användningsområden är pull-up och pull-down på mikroprocessor- och minnesbussar, pull-up-resistorer för öppna-kollektor-utgångar, terminering av parallella gränssnitt samt strömbegränsning för LED-lister.
Motståndsvärdet väljs vid beställning under huvudproduktgruppen. Finns även motsvarande SIL-motståndsnät med andra antalet stift och kopplingstyper, såsom versioner med 4, 5, 6, 7 och 9 resistorer med gemensam nod (bussed) samt versioner med separata resistorer (isolated).
Tekniska data
- Produktgruppskod: VV9
- Typ: tjockfilm-motståndsnät, epoxibelagt
- Hölje: SIL-9, genomgående montering
- Koppling: bussed, 8 resistorer + gemensamt stift (stift 1)
- Stiftavstånd: 2,54 mm
- Tolerans: ±2 % (typisk)
- Temperaturkoefficient (TCR): ±100 ppm/°C (typisk)
- Effekt per resistor: 0,2 W
- Effekt för hela komponenten: 1,13 W
- Driftspänning (max): 100 V
- Driftstemperatur: −55 … +125 °C
- Mått (typisk 9-stifts SIL): ca 22,81 × 5,08 × 2,49 mm (L × B × H)
