Gränslägesbrytarsserie 5A 250Vac (Ninigi WLKM)
Konstruktion och anslutningar

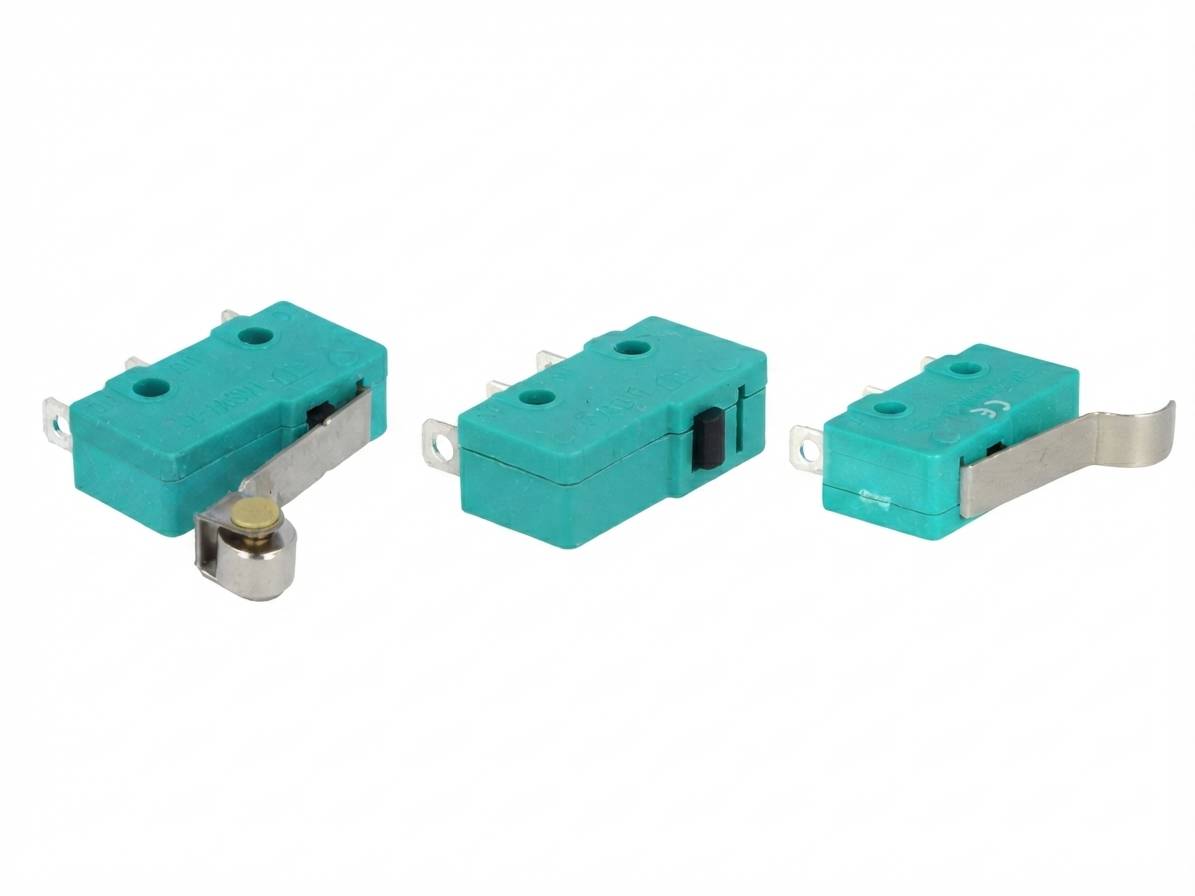

Ninigi WLKM-seriens gränslägesbrytare är kompakt snap action-mikrobrytare med ett hölje på endast cirka 19,8 × 6,4 × 10,6 mm. Den lilla storleken möjliggör montering i trånga apparatutrymmen, såsom inuti maskiner, automater och styrutrustningar. Brytarna har lödbara anslutningar och anslutningsavståndet är 7,3 mm. Serien innehåller olika spak- och rullmodeller, vilket gör att brytarens funktion kan väljas efter objektets mekanik.
Elektriska egenskaper
Kontaktbelastningen är 5 A / 250 VAC vid resistiv last. Kopplingen är SPDT (en växlande kontakt), kontaktläget är ON-(ON), och kontakten återgår till grundläget när spaken släpps. Snap action-mekanismen ger snabb och repeterbar kontaktväxling oberoende av drivkraft. Kontaktresistansen är högst 30 mΩ och isolationsresistansen minst 100 MΩ (0,1 GΩ). Elektrisk livslängd är 30 000 växlingscykler.
Användning och miljötålighet
Brytarkraften är cirka 1,5 N, vilket gör att den känsliga spaken reagerar på små rörelser. Skyddsklassen är IP40 och driftstemperaturområdet är -25...+65 °C. Gränslägesbrytare lämpar sig för detektering av position, rörelseomfång och skyddars status samt för övervakning av ändlägen i maskiner, som dörr- och luckbrytare och i automationsutrustning. Serien olika spakmodeller och detaljerad information finns på produktens undersidor.
Tekniska data
- Tillverkare: Ninigi
- Typ: snap action-mikrobrytare / gränslägesbrytare
- Kontaktbelastning (AC, resistiv): 5 A / 250 VAC
- Kontaktkonfiguration: SPDT
- Kontaktläge: ON-(ON)
- Positioner / bestående positioner: 2 / 1
- Kontaktresistans (max): 30 mΩ
- Isolationsresistans (min): 0,1 GΩ
- Elektrisk livslängd: 30 000 cykler
- Manövreringskraft: 1,5 N
- IP-klass: IP40
- Anslutningar: lödbara
- Anslutningsavstånd: 7,3 mm
- Höljesmått: 19,8 × 6,4 × 10,6 mm
- Driftstemperatur: -25...+65 °C
Kompatibla och kompletterande produkter
Seriens olika spak- och rullmodeller finns tillgängliga som separata produkter.
