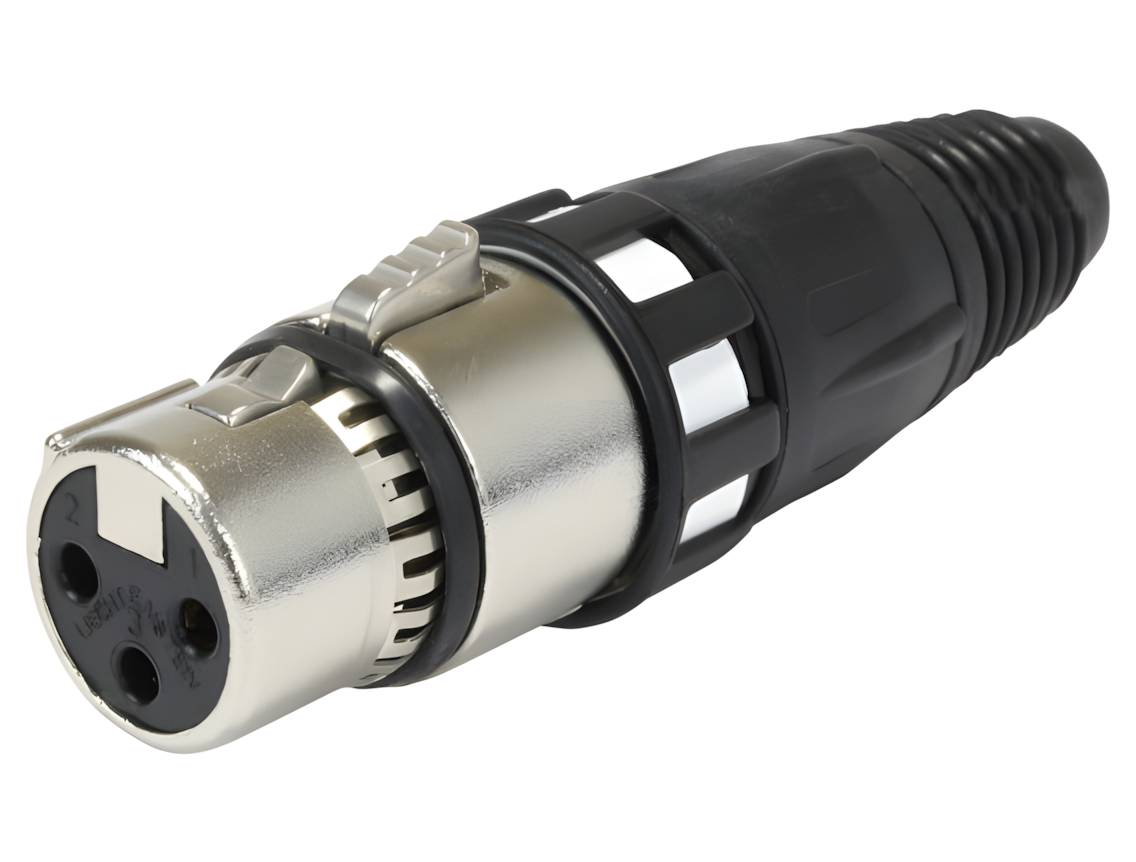

NC3FXCC – 3-polig XLR-kontakt, RF-skyddad

NC3FXCC från Neutrik AG tillhör XCC-serien, som tack vare en cirkumferentiell skyddskontakt ger utmärkt RF-skydd för överföring av digitala ljudsignaler (AES). Kontakten har en koaxial jordfjäder och en koaxial sexkantpresshylsa vid kabelanslutningen som säkerställer en tillförlitlig övergång av skyddet från kabeln till kontaktens hölje.

Byggnad och material: Höljet är zinkgjutet (ZnAl4Cu1), förnicklat. Kontakterna är av brons (CuSn8), förgyllda med 0,2 µm guldlegering över 2 µm nickel. Presshylsan är av mässing CuZn39Pb3, förnicklad. Isolatorn är polyamid (PA66). Låsmekanismen är en spärrlåsfunktion (latch lock), av stål (St3K32/Ck67), förnicklad. Kabelavlastningskåpan är av polyuretan och klämfunktionen är av "chuck type" för kraftig kabelklämning.

Elektriska egenskaper: Märkström per kontakt är 16 A, märkspänning <50 V. Kontaktresistans är högst 3 mΩ, kapacitans mellan kontakter högst 4 pF. Dielektrisk styrka är 1,5 kVDC, isolationsresistans >10 GΩ (initialt). Skyddseffektiviteten är >55 dB @ 1,3 GHz.

Mekaniska egenskaper: Kabelns ytterdiameter 5,4–6,2 mm. Pressstorlek är 6,47 mm sexkantspress (IEC 60803, dörmärkning E). Insättnings- och utdragningskraft är båda högst 20 N. Livslängd >1000 inkopplingscykler. Ledararea högst 2,5 mm² (14 AWG). Anslutning sker genom lödning.

Miljöbeständighet och standarder: Skyddsklass IP40. Driftstemperaturområde -30…+80 °C. Flamklass UL 94 V-0. Konstruktionen uppfyller kraven i IEC 61076-2-103 och är UL-godkänd. Lödbarhet uppfyller IEC 68-2-20.

Användningsområden: Särskilt lämplig för överföring av digitala AES-ljudsignaler där effektiv RF/EMI-skydd krävs – XCCR-kodskena indikerar användning för digitalt AES-signal.

Tekniska data:

• Tillverkarens artikelkod: NC3FXCC
• Tillverkare: Neutrik AG
• Anslutningstyp: XLR
• Kontaktkön: hane
• Antal poler: 3
• Märkström/kontakt: 16 A
• Märkspänning: <50 V
• Kontaktresistans: ≤3 mΩ
• Isolationsresistans: >10 GΩ
• Skyddseffektivitet: >55 dB @ 1,3 GHz
• Kabelns ytterdiameter: 5,4–6,2 mm
• Pressstorlek (skydd): 6,47 mm sexkantspress
• Ledararea (max): 2,5 mm² / 14 AWG
• Anslutning: lödning
• Låsning: spärrlås
• Höljematerial: zinkgjutet, förnicklat
• Skyddsklass: IP40
• Driftstemperatur: -30…+80 °C
• Flamklass: UL 94 V-0
• Standard: IEC 61076-2-103
• Certifiering: UL
• Livslängd: >1000 inkopplingscykler
