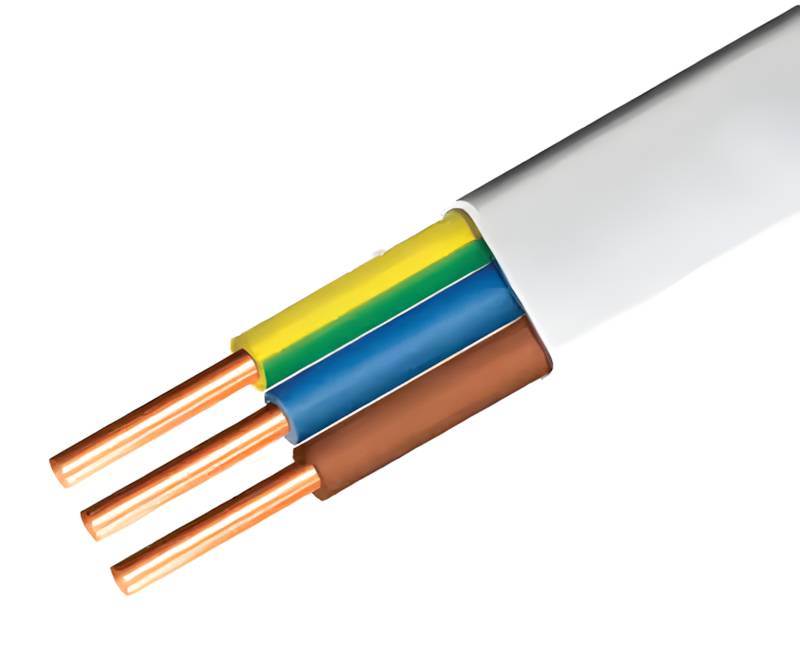

YDYP-3X1 är en platt installationskabel tillverkad av ELEKTROKABEL (typ YDY) med tre enkla (järntråd) kopparledare. Varje ledares tvärsnittsarea är 1 mm². Märkningen 3G innebär att kabeln har en gulgrön jordledare. Varje ledare är PVC-isolerad och ledarna är insvepta i en gemensam vit PVC-omslutning. Kabelns yttre mått är 6,1 × 12,3 mm. Den låga, platta profilen lämpar sig väl för putsad installation, utanpåliggande montering och trånga utrymmen.
Kabelns märkspänning är 450/750 V, vilket gör den lämpad för normala lågspänningsinstallationer, såsom fasta installationer för belysnings- och uttagsgrupper. Den enkla ledaren behåller formen och ligger stadigt i kopplingsdosor och i skruv- och fjäderterminaler. Kabeln är oskyddad, det vill säga den har ingen separat skyddsfodring eller fläta.
Kabelns driftstemperaturområde är -40…70 °C. PVC-isoleringen och omslutningen ger fuktbeständighet och mekaniskt skydd vid vanliga inomhusinstallationer.
Tekniska data
- Tillverkare: ELEKTROKABEL
- Tillverkarens beteckning: YDYP-3X1
- Beställningskod: YDYP3X1
- TME-symbol: EK-YDYP-3X1
- Ledartyp: strömkabel (installationskabel)
- Kabeltyp: YDY
- Tvärsnittsform: platt
- Kabeluppbyggnad: 3G1 mm²
- Antal ledare: 3
- Ledarnas tvärsnittsarea: 1 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltråd (järntråd)
- Jordledare: gulgrön
- Skydd: oskyddad
- Isolationsmaterial: PVC
- Färg på mantel och isolering: vit
- Märkspänning: 450/750 V
- Yttre mått: 6,1 × 12,3 mm
- Driftstemperatur: -40…70 °C
Kompatibla och kompletterande produkter
Från tillverkaren ELEKTROKABEL finns samma YDYP-produktfamilj med andra antal ledare och tvärsnittsareor. Till kabeln används vanligtvis installationsdosor, automatsäkringar och fästmaterial för kabeln.
