YDYP-3X2.5 – flat installationskabel 3G2,5 mm², 450/750 V

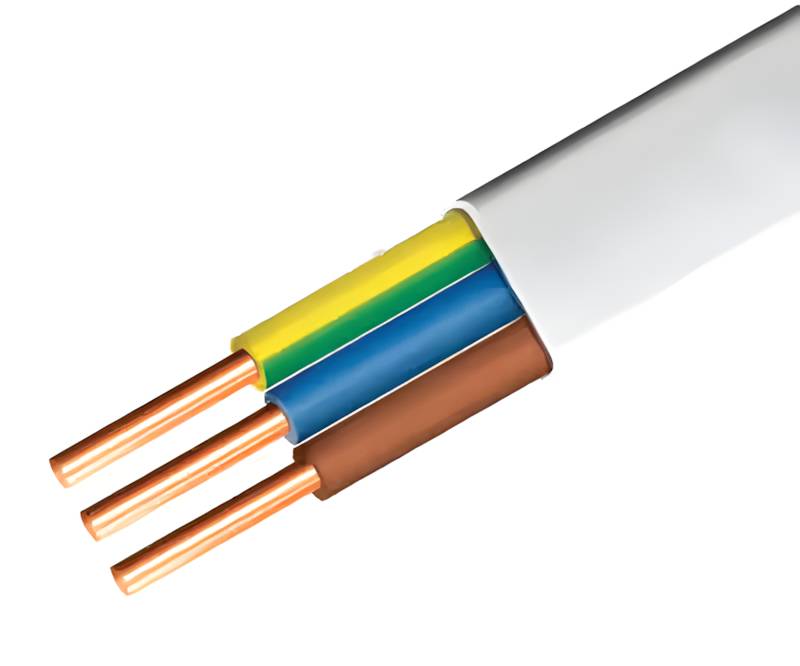

YDYP-3X2.5 är en flat installationskabel (typ YDY) tillverkad av ELEKTROKABEL, med tre enkärniga (järntråds) kopparledare. Varje ledares tvärsnittsarea är 2,5 mm² och ledaren tillhör ledarklass 1 (EN 60228). 3G-beteckningen betyder att kabeln har en gulgrön skyddsledare. Varje ledare är PVC-isolerad (nom. isoleringstjocklek 0,8 mm) och ledarna ligger i en gemensam vit PVC-slang. Kabelns yttermått är 6,3 × 12,9 mm. Den platta profilen lämpar sig väl för putsad och synlig installation samt trånga utrymmen.
Kabelns märkspänning är 450/750 V och tvärsnittsarean 2,5 mm² är ett vanligt val för uttagsgrupper och andra grupper med högre belastning vid fast installation. Ledarens maximala resistans vid 20 °C är 7,41 Ω/km, vilket håller spänningsfallet lågt även vid längre dragningar. Enkärnig ledare håller formen och sitter stadigt i kopplingsdosor och skruv- eller fjäderklämmor. Kabeln är oskyddad, det vill säga den har ingen separat skydds- eller flätmantel.
Kabelns driftstemperaturområde är -40…70 °C och ledarnas maximala temperatur vid kortslutning är 160 °C. PVC-isoleringen och -manteln ger fuktmotstånd och mekaniskt skydd vid inomhusinstallationer, och kabeln är även lämplig för användning i fuktiga utrymmen. Kabelns uppskattade vikt är cirka 140 kg/km.
Tekniska data
- Tillverkare: ELEKTROKABEL
- Tillverkarens beteckning: YDYP-3X2.5
- Beställningskod: YDYP3X2.5
- TME-symbol: EK-YDYP-3X2.5
- Kabeltyp: strömledare (installationskabel)
- Kabelklass: YDY
- Tvärsnittsform: flat
- Kabelkonstruktion: 3G2,5 mm²
- Antal ledare: 3
- Ledarnas tvärsnittsarea: 2,5 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkärnig (järntråd), klass 1
- Skyddsledare: gulgrön
- Skydd: oskyddad
- Isolermaterial: PVC
- Isoleringens nominella tjocklek: 0,8 mm
- Färg på mantel och isolering: vit
- Märkspänning: 450/750 V
- Yttermått: 6,3 × 12,9 mm
- Ledarens maximala resistans (20 °C): 7,41 Ω/km
- Driftstemperatur: -40…70 °C
- Ledarnas maxtemperatur vid kortslutning: 160 °C
- Uppskattad vikt: cirka 140 kg/km
- Standarder: EN 50525-1, EN 60228
Kompatibla och kompletterande produkter
Från tillverkaren ELEKTROKABEL finns samma YDYP-produktfamilj med andra antal ledare och tvärsnittsareor. Tillsammans med kabeln används vanligtvis installationsdosor, automatsäkringar och kabelinfästningsmaterial.
