YDYP-3X4 – platt installationskabel 3G4 mm², 450/750 V

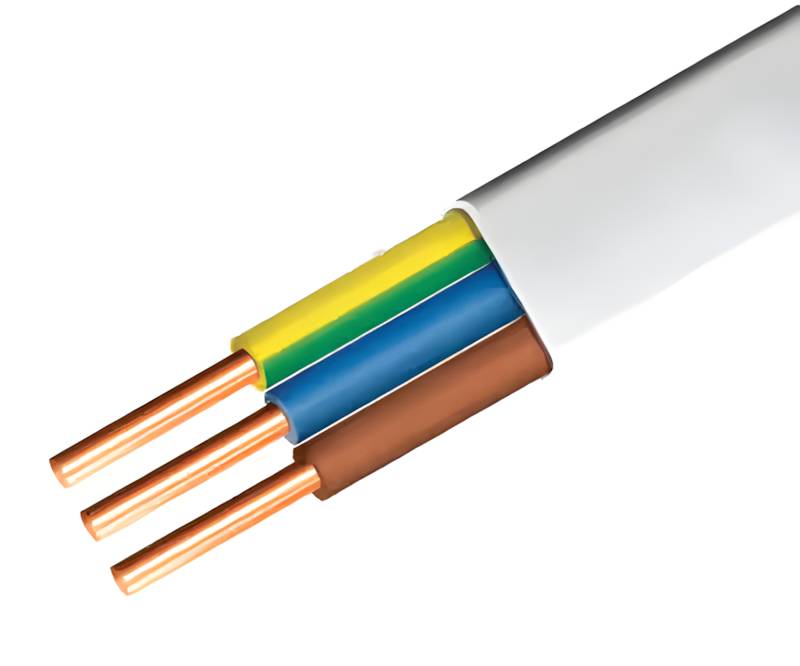

YDYP-3X4 är en platt installationskabel (typ YDY) från ELEKTROKABEL med tre enkeltrådiga (järntråd) kopparledare. Varje ledares tvärsnittsarea är 4 mm² och ledaren tillhör ledarklass 1 (EN 60228). Beteckningen 3G innebär att kabeln har en gulgrön jordledare. Varje ledare är PVC-isolerad och ledarna omsluts av ett gemensamt vitt PVC-ytterhölje. Kabelns ytterdimensioner är 7,4 × 16,2 mm. Det platta utförandet lämpar sig för putsad installation och ytmontage samt platser där en rund kabel skulle vara svår att dra.
Kabelns märkspänning är 450/750 V. Tvärsnittsarean 4 mm² lämpar sig för fasta installationer i grupper med högre belastning, och den större ledararean håller resistans och spänningsfall lågt även över längre dragningar (ledarens maximala resistans vid 20 °C är enligt EN 60228 4,61 Ω/km). Den enkeltrådiga ledaren behåller formen och sitter stadigt i skruv- och fjäderklämmor i kopplingsdosor och terminaler. Kabeln är obeskadad, det vill säga den har ingen separat skyddsmantel eller fläta.
Kabelns driftstemperaturområde är -40…70 °C och ledarens maxtemperatur är 70 °C. PVC-isolationen och -manteln ger fuktbeständighet och mekaniskt skydd i fasta inomhusinstallationer, till exempel under putsade ytor, inuti och ovanpå.
Tekniska data
- Tillverkare: ELEKTROKABEL
- Tillverkarens beteckning: YDYP-3X4
- Beställningskod: YDYP3X4
- TME-symbol: EK-YDYP-3X4
- Ledartyp: strömkabel (installationskabel)
- Kabeltyp: YDY
- Tvärsnittsform: platt
- Kabelkonstruktion: 3G4 mm²
- Antal ledare: 3
- Ledarnas tvärsnittsarea: 4 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltrådig (järntråd), klass 1
- Jordledare: gulgrön
- Skydd: oskyddad
- Isolationsmaterial: PVC
- Färg på mantel och isolation: vit
- Märkspänning: 450/750 V
- Provspänning: 2,5 kV
- Yttermått: 7,4 × 16,2 mm
- Ledarens maximala resistans (20 °C): 4,61 Ω/km
- Driftstemperatur: -40…70 °C
- Ledarens maxtemperatur: 70 °C
- Standarder: EN 50525-1, EN 60228
Kompatibla och kompletterande produkter
Från ELEKTROKABEL finns samma YDYP-produktfamilj med andra antal ledare och tvärsnittsareor. Till kabeln används vanligtvis installationsdosor, automatsäkringar och kabelinfästningsmaterial.
