YDYP-3X6 – flat installationskabel 3G6 mm², 450/750 V

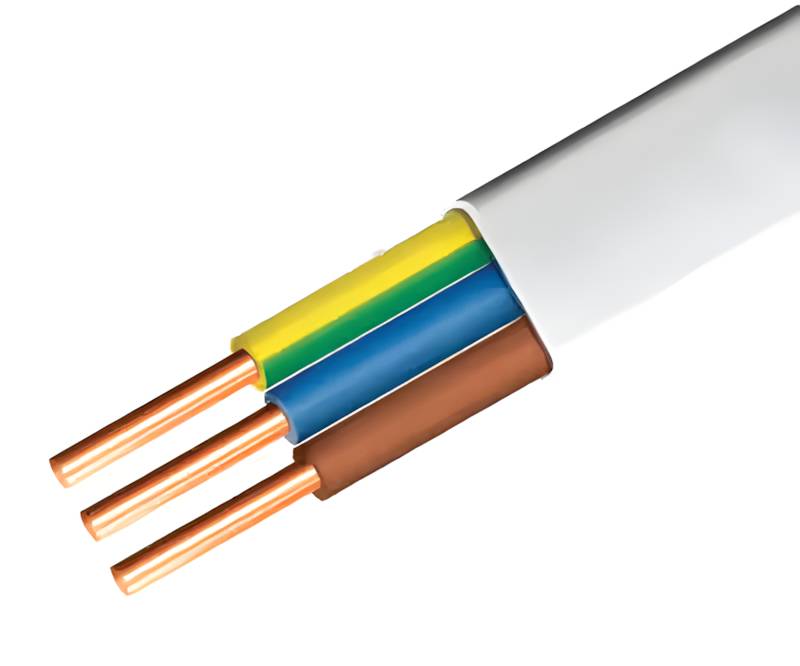

YDYP-3X6 är en flat installationskabel (typ YDY) tillverkad av ELEKTROKABEL, med tre enkla (järntråds-) kopparledare. Varje ledares tvärsnittsarea är 6 mm² och ledaren tillhör ledarklass 1 (EN 60228). Märkningen 3G betyder att kabeln har en jordledare. Varje ledare är PVC-isolerad och ledarna omsluts av en gemensam vit PVC- mantel. Den platta profilen passar för körsbetsbar montering och ytmontage samt på ställen där en rund kabel vore svår att dra.
Kabelns märkspänning är 450/750 V. Tvärsnittsarean 6 mm² lämpar sig för fasta installationer med hög belastning, och den stora ledarytan håller spänningsfallet lågt även över längre dragningar (ledarens maximala resistans vid 20 °C enligt EN 60228-standard är 3,08 Ω/km). En enkeltrådig ledare håller formen och sitter stadigt i anslutningsdosor och kopplingar. Kabeln är oskyddad, det vill säga den har ingen separat skyddsmantel eller fläta.
PVC-isoleringen och -manteln ger fukttålighet och mekaniskt skydd vid fasta inomhusinstallationer, till exempel under putsade ytor, inuti och ovanpå.
Tekniska uppgifter
- Tillverkare: ELEKTROKABEL
- Tillverkarens beteckning: YDYP-3X6
- TME-symbol: EK-YDYP-3X6
- Ledartyp: strömkabel (installationskabel)
- Kabeltyp: YDY
- Tvärsnittsform: flat
- Kabelkonstruktion: 3G6 mm²
- Antal ledare: 3
- Ledaryta (tvärsnittsarea): 6 mm²
- Ledarmaterial: koppar (Cu)
- Ledarkonstruktion: enkeltrådig (järntråd), klass 1
- Skydd: oskyddad
- Isolationsmaterial: PVC
- Mantel- och isoleringsfärg: vit
- Märkspänning: 450/750 V
- Ledarens maximala resistans (20 °C): 3,08 Ω/km
- Standarder: EN 50525-1, EN 60228
Kompatibla och kompletterande produkter
Från ELEKTROKABEL finns samma YDYP-produktfamilj med andra antal ledare och tvärsnittsareor. Tillsammans med kabeln används vanligtvis installationsdosor, inkommande automatsäkringar och fästdon för kabeln.
