Gränsbrytarsortiment 15A 250Vac

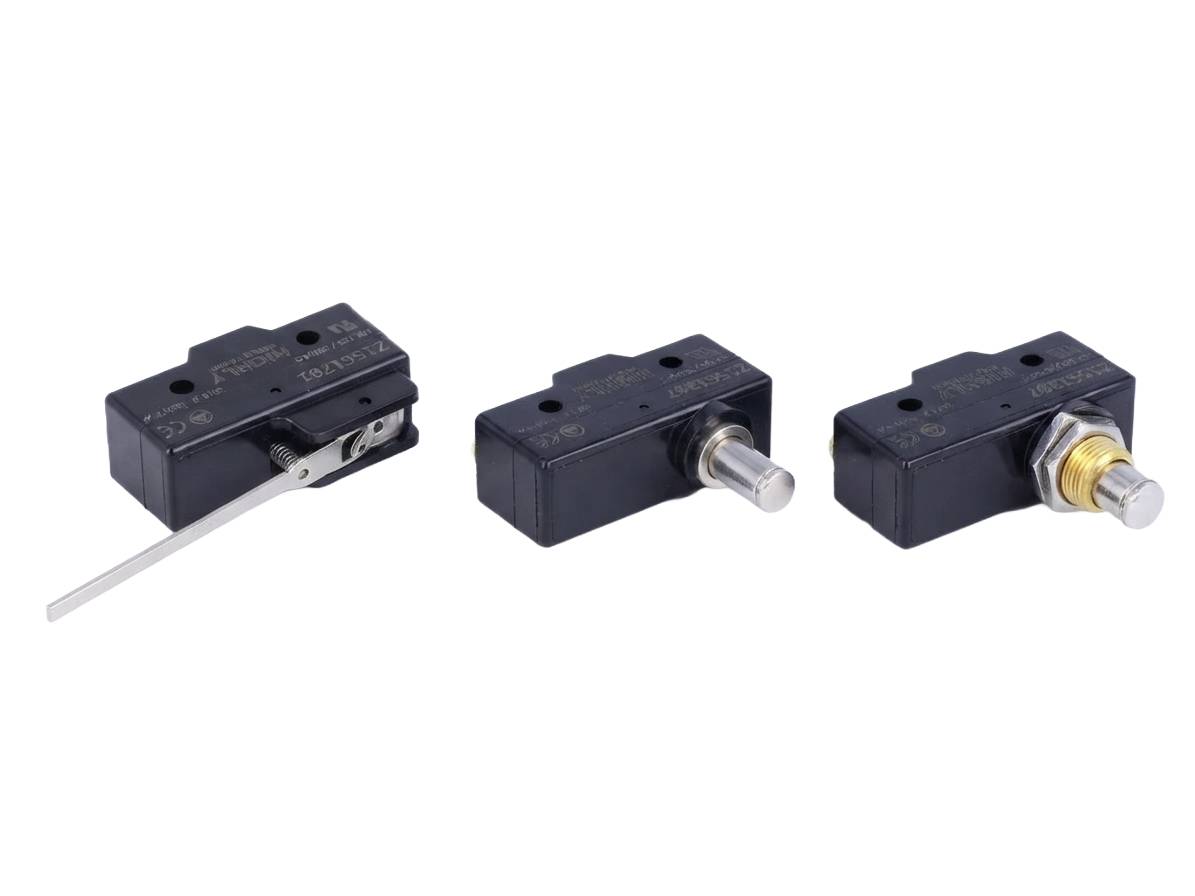

Highly Electric Z15-serien är en allmän mikroströmbrytarsserie (basic switch) som är utformad för att känna av mekaniska lägen, rörelsebanor och ändlägen. Serien omfattar flera manöverdon, såsom stift-, spak- och rullspaksutföranden. Brytaren kan därför väljas utifrån objektets mekanik och det kraftbehov som krävs. Z15-storleken är branschstandard, vilket gör att brytaren lämpar sig väl även för modernisering och underhåll av befintliga konstruktioner.
Elektriskt är brytaren en enkelpolig växelkontakt (SPDT). Dess kontaktkapacitet är 15 A / 250 VAC vid resistiv last. Detta räcker för laster vars strömmar överskrider gränserna för vanliga små mikrobrytare. Lastens karaktär påverkar den tillåtna strömmen. Till exempel är tillåten ström vid induktiva laster och glödlampslaster lägre än för resistiva laster, och vid likström minskar tillåten ström när spänningen ökar. Därför bör belastningen i applikationen kontrolleras i tillverkarens kontaktkapacitetstabell. Dielektrisk styrka är 2 000 VAC / 1 min.
Hållbarhetsvärdena är seriens styrka. Elektrisk livslängd är minst 500 000 brytningar och mekanisk livslängd minst 2 000 000 brytningar. Maximal tillåten brytfrekvens är elektriskt 20 brytningar per minut och mekaniskt 240 brytningar per minut. Den höga mekaniska livslängden gör serien lämplig för upprepad användning, såsom övervakning av luckors och kåpors position samt detektering av rörelsedelas ändlägen.
Tekniska data
- Tillverkare: Highly Electric Co. Ltd
- Serie: Z15
- Typ: mikrobrytare / gränsbrytare (basic switch)
- Kontakter: SPDT (växelkontakter)
- Kontaktkapacitet (resistiv last): 15 A / 250 VAC
- Dielektrisk styrka: 2 000 VAC / 1 min
- Elektrisk livslängd: minst 500 000 brytningar
- Mekanisk livslängd: minst 2 000 000 brytningar
- Maximal brytfrekvens: elektriskt 20 / min, mekaniskt 240 / min
Kompatibla produkter
Serien omfattar flera manöver- och anslutningsalternativ. Motsvarande mikrobrytare och andra gränsbrytare finns i Starelecs kategori Gränsbrytare.
