Lodmotstånd 300W 20Ω ±1% (HSA300-20R)

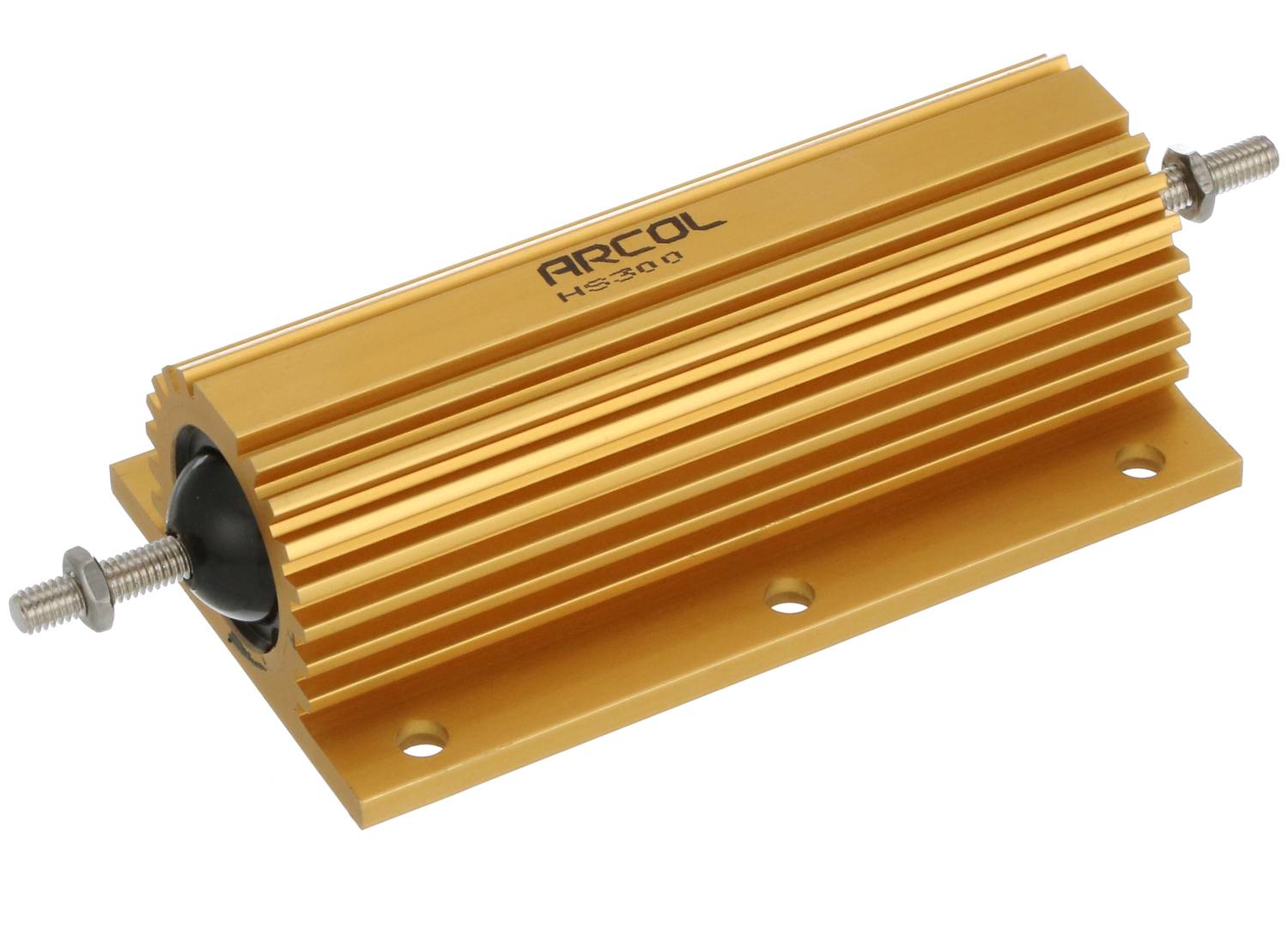

HSA300-20R är ett högeffektslindat lodmotstånd i aluminiumkapsling med resistans 20 Ω och tolerans ±1 %. Det lindade motståndselementet är inneslutet i ett aluminiumprofilhus som effektivt överför värme till monteringsytan och skyddar elementet mekaniskt. Yttre mått är 128 × 72,5 × 41,8 mm och vikten är cirka 618 g. Montering sker med skruvar och monteringshålens mönster är 104 × 59 mm. Anslutningarna är M6-skruvterminaler som möjliggör en stabil och lågresistiv kabelanslutning för höga strömmar.

Motståndet är dimensionerat för 300 W effekt när det monteras på ett tillräckligt dimensionerat kylbleck. Utan extra kylning är tillåten effekt 60 W. Det rekommenderas värmeledande pasta mellan kapslingen och kylytan samt en jämn, åtdragen montering för att säkerställa värmeöverföring över hela ytan. Under användning kan kapslingens yta bli mycket varm, därför ska motståndet monteras på en plats med skydd mot beröring.

Elektriskt är värdet 20 Ω lämpligt som bromsmotstånd för frekvensomriktare och motorstyrningar, som hög effekt belastningsmotstånd, som förladdningsmotstånd och för strömbegränsning. Driftspänningen är 2,5 kV, vilket räcker för krävande industriella kraftelektronikkretsar. Temperaturskoefficienten är ±100 ppm/°C och den strikta ±1 % toleransen gör motståndet lämpligt även för testutrustning och laboratorielaster där resistansen måste vara exakt. Den lindade konstruktionen tål väl kortvariga effektspikar och motståndet kan användas i både lik- och växelströmskretsar.

HS300-serien är utformad för industriellt bruk: strömförsörjningar, motorstyrning, energisystem och testutrustning. Aluminiumhöljet och den styva monteringen ger mekanisk hållbarhet även i miljöer med vibrationer.

Tekniska data

• Typ: Lindmotstånd, aluminiumkapslat (för montering på kylbleck)
• Tillverkare: Arcol / Ohmite
• Tillverkarens kod: HS300 20R F
• Starelecs SKU: HSA300-20R
• Resistans: 20 Ω
• Tolerans: ±1 %
• Effekt (med kylbleck): 300 W
• Effekt (utan extra kylning): 60 W
• Driftspänning: 2,5 kV
• Temperaturskoefficient: ±100 ppm/°C
• Anslutningar: M6-skruvterminaler
• Montering: Skruvmontering
• Yttre mått: 128 × 72,5 × 41,8 mm
• Monteringshålens mönster: 104 × 59 mm
• Vikt: 618,49 g

Kompletterande produkter: Värmeledande pasta och lämpligt kylbleck eller metallram för montering av motståndet. Finns även andra resistansvärden i HS300-serien samt samma tillverkares HS25-, HS50- och HS100-serier för lägre effekter.
