Kretskortrelä 1 växlande kontakt 6A (Carlo Gavazzi RSLM-serien)

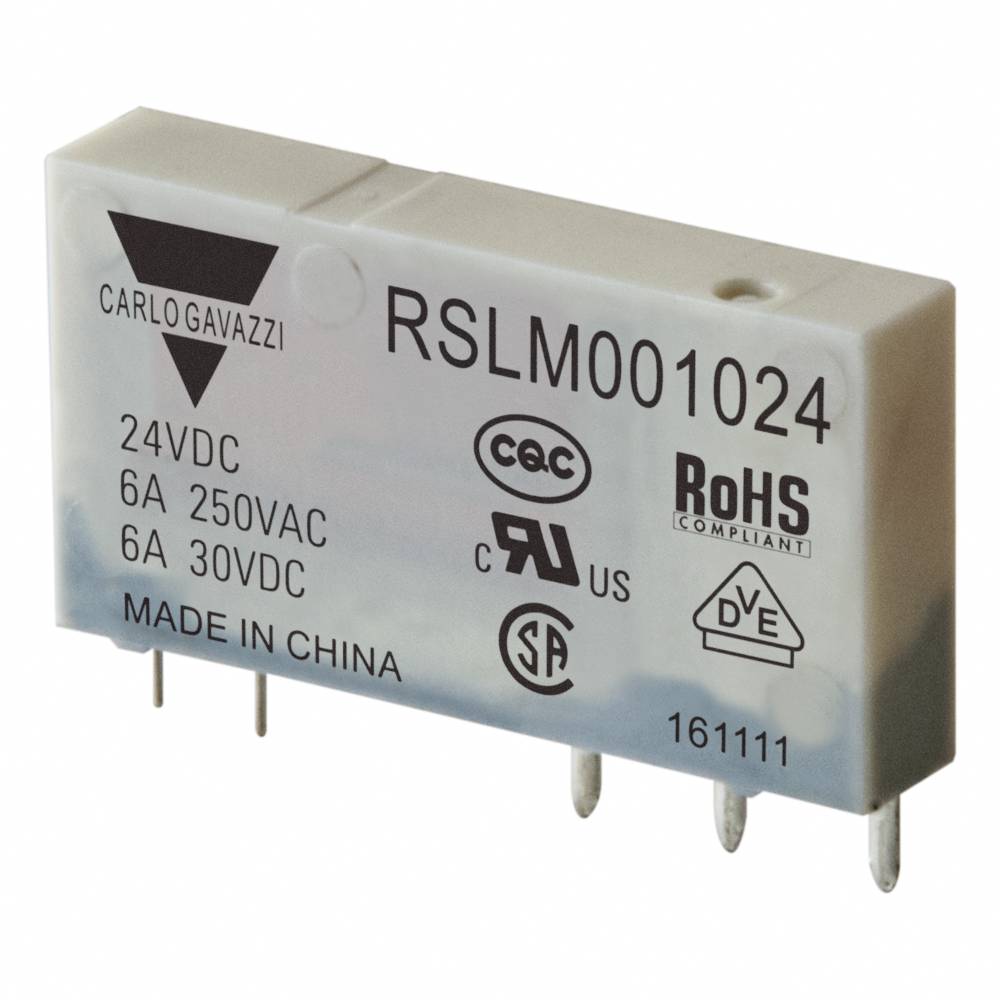

Carlo Gavazzis RSLM-serie elektromeKANISKT kretskortrelä med SPDT-kontakttyp (1 växlande kontakt) – ett mycket smalt industrirelä, endast 5 mm brett, lämpligt för styrning av PLC-system, ventiler och elektromagneter samt andra platsbesparande styrapplikationer.

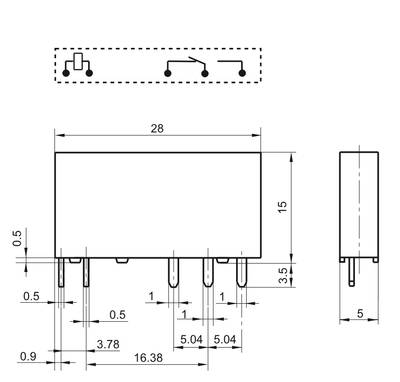

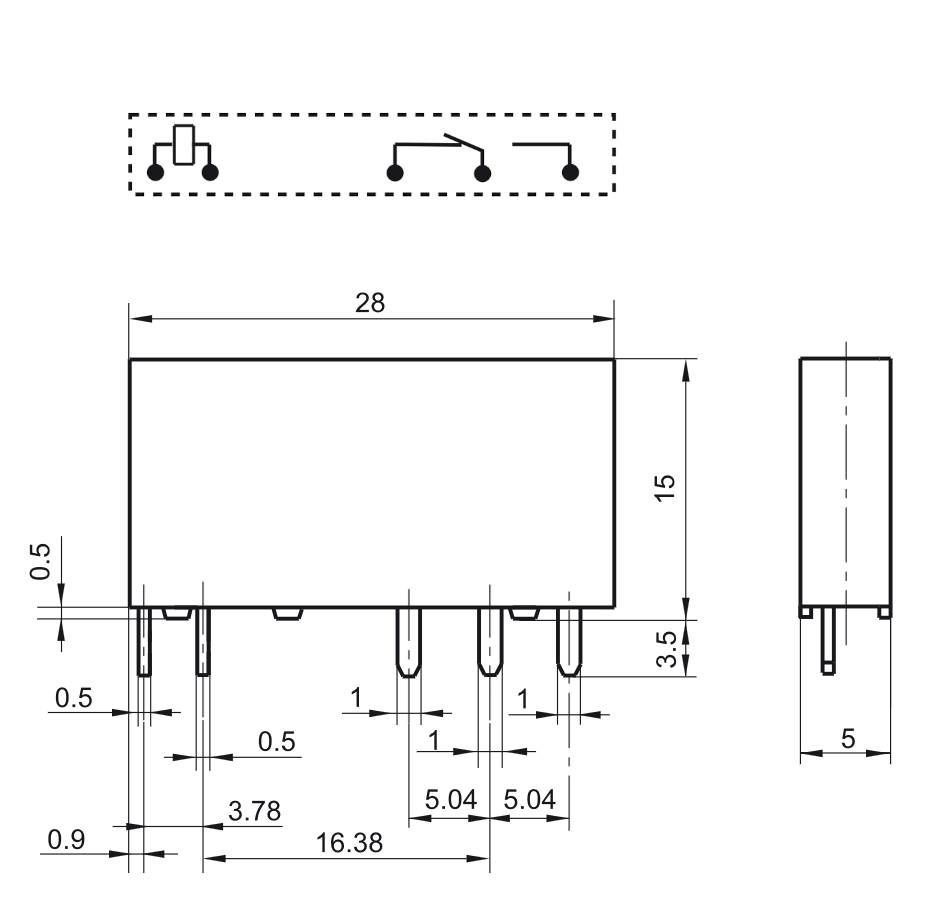

Konstruktion och anslutning: Reläet är mycket smalt, måtten är 28,0 × 5,0 × 15,0 mm, och anslutningen är en rak PCB-anslutning. Vikten är cirka 5 g. I serien finns både en sockel för DIN-skenemontering (ZRLS-serien, med fjäder- eller skruvanslutning) och en sockel för PCB-monterring (ZRLP-serien).

Kontakt och växelförmåga: SPDT-växlande kontakt (1 Form C) klarar resistiv last 6 A / 250 VAC eller 6 A / 30 VDC. Max tillåten växelspänning är 400 VAC / 125 VDC och max växeleffekt 1500 VA / 180 W. Kontaktmaterialet är AgNi och kontaktresistansen är högst 100 mΩ (mätt vid 1 A / 6 VDC), eller för guldbelagd kontakt högst 30 mΩ. Operativ tid är högst 8 ms och återgångstid högst 4 ms.

Isolering och miljötålighet: Spänningshållfasthet mellan spole och kontakt är 4000 VAC och mellan öppna kontakter 1000 VAC. Överspänningshållfasthet (surge) är upp till 6 kV. Konstruktionen uppfyller kraven för förstärkt isolering enligt VDE 0700/0631. Isolationsresistansen är minst 1000 MΩ (mätt vid 500 VDC). Stötdurabilitet är 49 m/s² (funktionsgräns) och 980 m/s² (förstörelsegräns), och vibrationsbeständighet 10–55 Hz, dubbelamplitud 1 mm. Mekanisk livslängd är minst 1×10⁷ växlingar; elektrisk livslängd är för NO-kontakt 3×10⁴ växlingar och för NC-kontakt 1×10⁴ växlingar (6 A, 250 VAC/30 VDC resistiv last, AgNi, 85 °C). Driftstemperaturområde är -40…+85 °C och fuktighetsområde 5–85 % RH.

Godkännanden: Serien är RoHS-kompatibel och isoleringssystemet uppfyller kraven för UL Class A.

Tekniska data:

• Modellserie: RSLM001 (Carlo Gavazzi Electromatic AG), flera spänningsalternativ för spole (bl.a. 12, 24, 48 och 60 VDC)
• Tillverkare: Carlo Gavazzi Electromatic AG
• Kontakttyp: SPDT, 1 växlande kontakt (1 Form C)
• Mått (B×D×H): 28,0 × 5,0 × 15,0 mm
• Vikt: ca 5 g
• Rated Load: 6 A / 250 VAC, 6 A / 30 VDC (resistiv)
• Max växelspänning: 400 VAC / 125 VDC
• Max växelström: 6 A
• Max växeleffekt: 1500 VA / 180 W
• Kontaktmaterial: AgNi
• Kontaktresistans: ≤100 mΩ (standard) / ≤30 mΩ (guldbelagd), 1 A / 6 VDC
• Operativ tid: ≤8 ms
• Återgångstid: ≤4 ms
• Isolationsresistans: ≥1000 MΩ (500 VDC)
• Spänningshållfasthet (spole–kontakt): 4000 VAC
• Spänningshållfasthet (öppna kontakter): 1000 VAC
• Överspänningshållfasthet (surge): upp till 6 kV
• Stötdurabilitet: 49 m/s² (funktionsstörning), 980 m/s² (förstörelse)
• Vibrationsbeständighet: 10–55 Hz, dubbelamplitud 1 mm
• Mekanisk livslängd: ≥1×10⁷ växlingar
• Elektrisk livslängd: NO 3×10⁴ / NC 1×10⁴ växlingar (6 A, 250 VAC/30 VDC)
• Driftstemperatur: -40…+85 °C
• Driftfuktighet: 5–85 % RH
• Anslutning: rak PCB-anslutning
• Överensstämmelse: RoHS
• Isoleringssystem: VDE 0700/0631 förstärkt isolering, UL Class A

Kompatibilitet: I RSLM-serien finns även en SPST-version med stängande kontakt (RSLM100). I serien finns separat DIN-skenesockel (ZRLS-serien) och PCB-sockel (ZRLP-serien).
