Trådmotstånd 300W 22Ω ±1% (HSA300-22R)

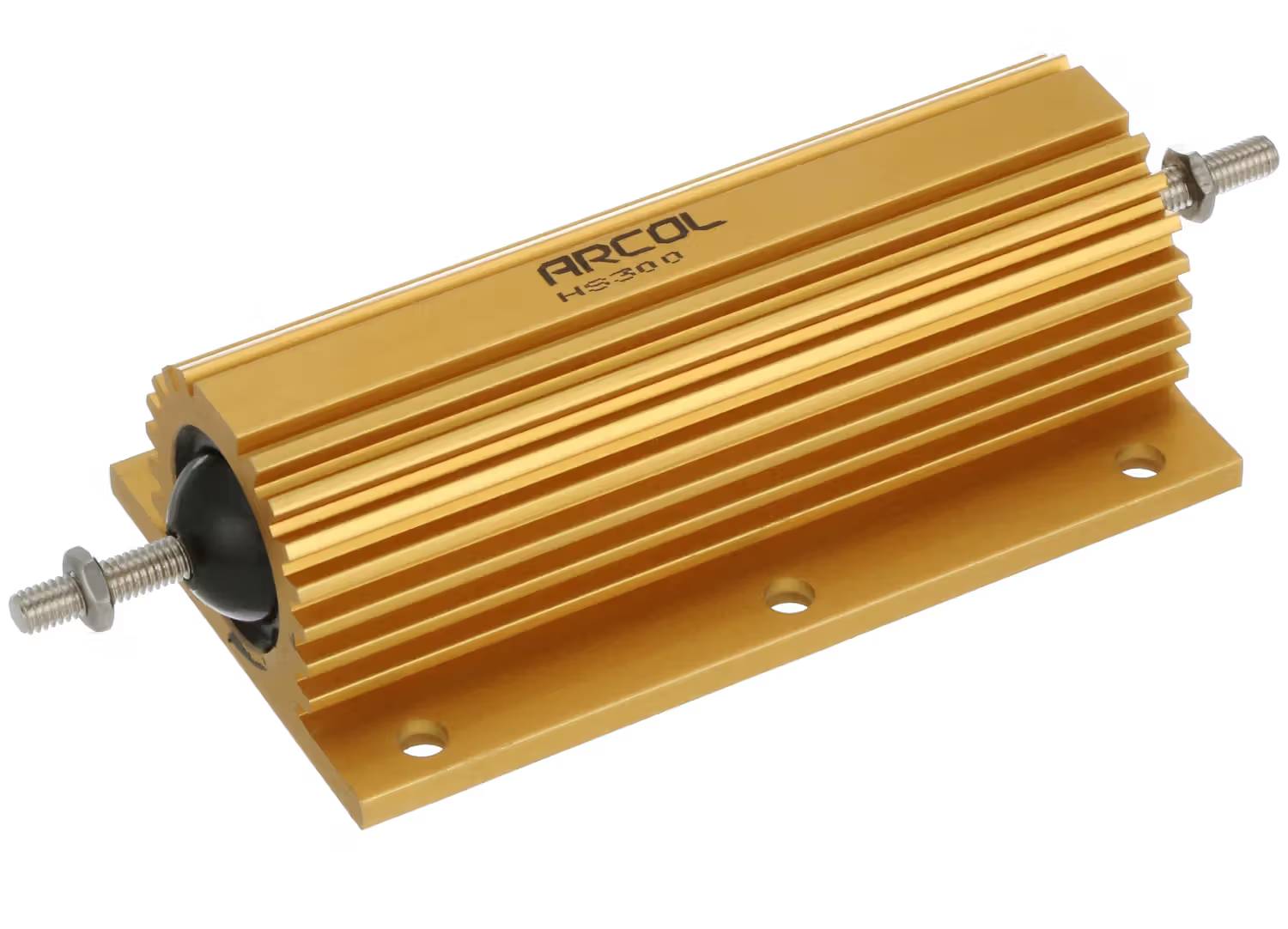

HSA300-22R är ett hög effektaluminiuminkapslat trådmotstånd med resistans 22 Ω och tolerans ±1 %. Trådlindat motståndselement är slutet i ett aluminiumprofilhus som effektivt leder bort värme till monteringsytan och ger mekaniskt skydd för elementet. Yttermåtten är 128 × 72,5 × 41,8 mm och vikten är cirka 592 g. Fäste sker med skruvar och monteringshålens raster är 104 × 59 mm. Anslutningarna är M6-skruvterminaler som möjliggör en robust och lågresistiv kabelanslutning för höga strömmar.

Motståndet är dimensionerat för 300 W när det monteras på en tillräckligt dimensionerad kylfläns. Utan extra kylning är tillåten effekt 60 W. Det rekommenderas värmeledande pasta mellan huset och kylytan samt en jämn, fast montering så att värmeöverföringen sker över hela ytan. Under bruk kan husets yta bli mycket varm, så motståndet bör monteras på en plats med skydd mot beröring.

Elektriskt passar värdet 22 Ω som bromsmotstånd för frekvensomriktare och motorstyrningar, som hög effektlastmotstånd, förladdningsmotstånd och strömbegränsning. Driftspänningen är 2,5 kV, vilket räcker för krävande industriella kraftkretsar. Temperaturkoefficienten är ±100 ppm/°C och den strikta toleransen ±1 % gör motståndet lämpligt även för testutrustningar och laboratorielaster där resistansen måste förbli exakt. Trådkonstruktionen tål väl tillfälliga effektspikar, och motståndet kan användas i både lik- och växelströmskretsar.

HS300-serien är konstruerad för industriell användning: i kraftaggregat, motorstyrning, energisystem och testutrustning. Aluminiumhöljet och fast montering ger mekanisk hållbarhet även i miljöer med vibrationer.

Teknisk information

• Typ: Trådmotstånd, aluminiumhölje (för montering på kylfläns)
• Tillverkare: Arcol / Ohmite
• Tillverkarens kod: HS300 22R F
• Starelecin SKU: HSA300-22R
• Resistans: 22 Ω
• Tolerans: ±1 %
• Effekt (med kylfläns): 300 W
• Effekt (utan extra kylning): 60 W
• Driftspänning: 2,5 kV
• Temperaturkoefficient: ±100 ppm/°C
• Anslutningar: M6-skruvterminaler
• Montering: Skruvmontering
• Yttermått: 128 × 72,5 × 41,8 mm
• Raster för monteringshål: 104 × 59 mm
• Vikt: 592,4 g

Kompletterande produkter: Värmeledande pasta och lämplig kylfläns eller metallram för montering av motståndet. Finns även andra resistansvärden i HS300-serien samt tillverkarens HS25-, HS50- och HS100-serier för lägre effekter.
