Trådresistor 300W 33Ω ±1% (HSA300-33R)

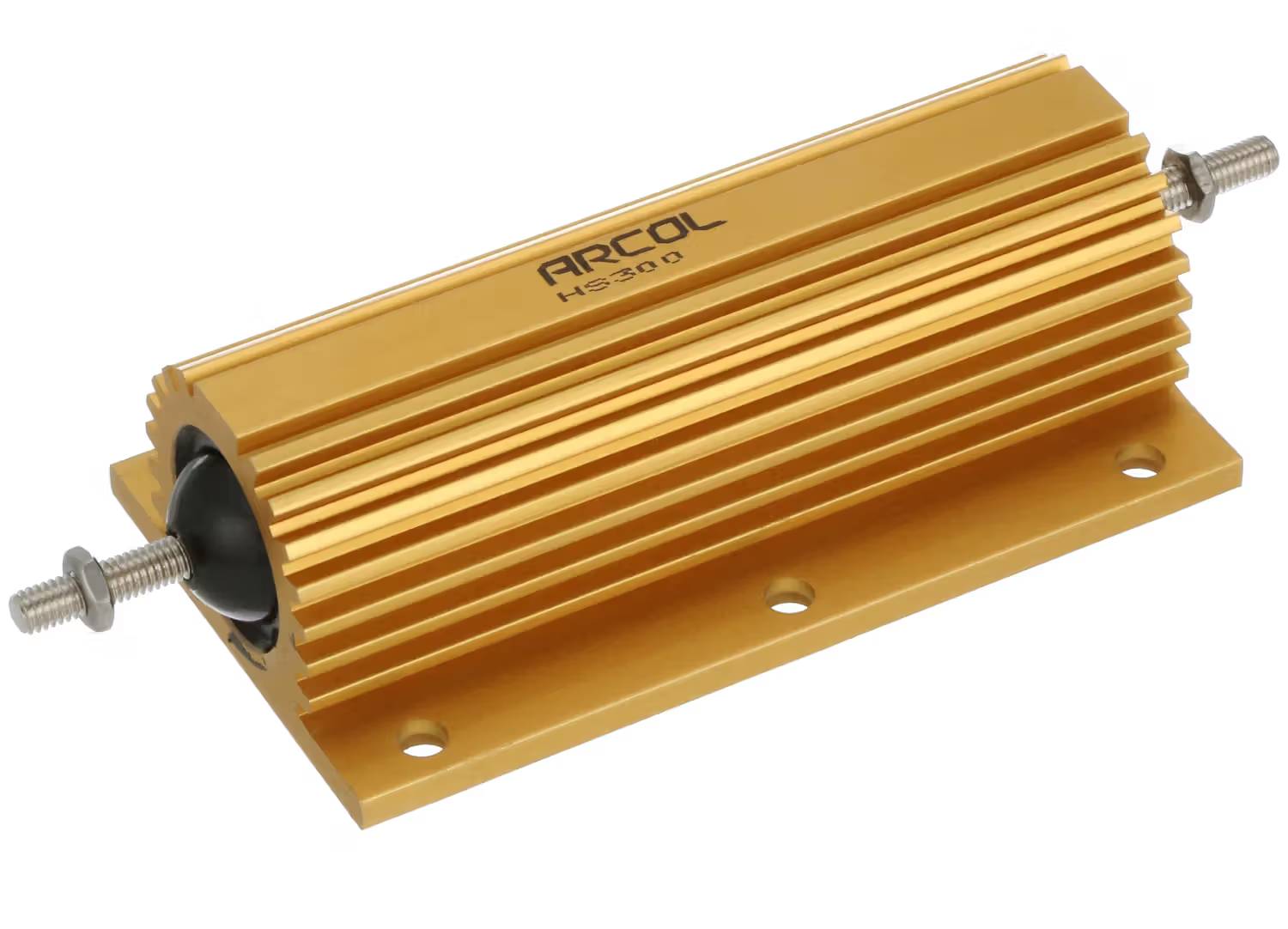

HSA300-33R är en högpresterande trådresistor med aluminiumhus, med resistans 33 Ω och tolerans ±1 %. Trådindragen motstandselement är inneslutet i ett aluminiumprofilhölje som effektivt överför värme till monteringsytan och skyddar elementet mekaniskt. Yttre mått är 128 × 72,5 × 41,8 mm och vikten cirka 597 g. Montering sker med skruvar, och monteringshålens raster är 104 × 59 mm. Anslutningarna är M6-skruvterminaler, vilket möjliggör en robust och lågresistans kabelanslutning vid höga strömmar.

Resistorn är dimensionerad för 300 W effekt när den monteras på en tillräckligt dimensionerad kylplatta. Utan extra kylning är tillåten effekt 60 W. Det rekommenderas värmeledande pasta mellan höljet och kylytan samt en jämn, fast montering för att säkerställa värmeöverföring över hela ytan. Under användning kan höljet bli mycket varmt, så resistorn bör installeras på en plats med skydd mot beröring.

Elektriskt sett passar värdet 33 Ω som bromsresistor för frekvensomriktare och motorstyrningar, som högkapacitets lastresistorer, förladdningsresistorer och för strömbegränsning. Driftspänningen är 2,5 kV, vilket räcker för krävande industriella kraftkretsar. Temperaturkoefficienten är ±100 ppm/°C, och den strikta toleransen ±1 % gör resistorn lämplig även för testutrustning och laboratorielaster där resistansen måste hållas exakt. Trådstrukturen tål väl tillfälliga effektspikar, och resistorn kan användas i både lik- och växelströmskretsar.

HS300-serien är avsedd för industriell användning: nätdelar, motorstyrning, energisystem och testutrustning. Aluminiumhöljet och den styva monteringen ger mekanisk hållbarhet även i miljöer med vibrationer.

Tekniska data

• Typ: Trådresistor, aluminiumhölje (för montering på kylplatta)
• Tillverkare: Arcol / Ohmite
• Tillverkarens kod: HS300 33R F
• Starelecs SKU: HSA300-33R
• Resistans: 33 Ω
• Tolerans: ±1 %
• Effekt (med kylplatta): 300 W
• Effekt (utan extra kylning): 60 W
• Driftspänning: 2,5 kV
• Temperaturkoefficient: ±100 ppm/°C
• Anslutningar: M6-skruvterminaler
• Montering: Skruvmontering
• Yttre mått: 128 × 72,5 × 41,8 mm
• Raster för monteringshål: 104 × 59 mm
• Vikt: 596,7 g

Kompletterande produkter: Värmeledande pasta och lämplig kylplatta eller metallram för montering av resistorn. Finns även andra resistansvärden i HS300-serien samt tillverkarens HS25-, HS50- och HS100-serier för lägre effekter.
